A recuperação de dados em celulares com danos físicos catastróficos (placas queimadas, oxidadas ou esmagadas) exige intervenções diretas no hardware através das técnicas de JTAG, ISP e Chip-Off. Esses métodos contornam o sistema operacional inoperante para extrair um dump binário bruto (RAW) diretamente dos chips de memória NAND (eMMC ou UFS). A escolha entre eles obedece a uma hierarquia de invasividade, sendo o JTAG a interface de teste nativa, o ISP a microssoldagem na placa-mãe sem remover componentes, e o Chip-Off a extração física e destrutiva do chip de memória para leitura em programadoras externas.
Principais Aprendizados
- Hierarquia de intervenção: A recuperação avançada segue a ordem de JTAG (se disponível), ISP (microssoldagem) e, por último, o destrutivo Chip-Off.
- O desafio da criptografia: Em smartphones modernos, a extração bruta via Chip-Off resulta em dados ilegíveis se o processador original (que contém as chaves de segurança) estiver inoperante.
- Evolução do armazenamento: Os dados não ficam mais em cartões removíveis, mas em chips eMMC ou UFS soldados diretamente na placa-mãe (BGA), exigindo ferramentas forenses especializadas.
A Hierarquia da Recuperação de Dados em Hardware
Quando um aparelho sofre um curto-circuito severo ou falha no CI de energia (PMIC), softwares comerciais tornam-se inúteis. A comunicação via USB é cortada, e a única via técnica viável é o acesso físico à memória. O consenso da área forense e de recuperação estabelece uma ordem estrita de procedimentos para preservar a integridade do dispositivo e, em casos legais, a cadeia de custódia.
JTAG: O Método Não Destrutivo
O JTAG (Joint Test Action Group) utiliza as portas de teste (TAPs) nativas da placa de circuito impresso. Originalmente criado para testes de boundary scan em linhas de montagem industriais, o protocolo permite instruir o processador do celular a ler e transferir os dados da memória para um computador.
É o método mais seguro e não destrutivo, mas encontra-se amplamente obsoleto no cenário mobile atual. Fabricantes de smartphones modernos costumam desativar essas portas fisicamente (queimando fusíveis na fábrica) ou bloqueá-las via software para impedir engenharia reversa e proteger os dados do usuário contra invasões.

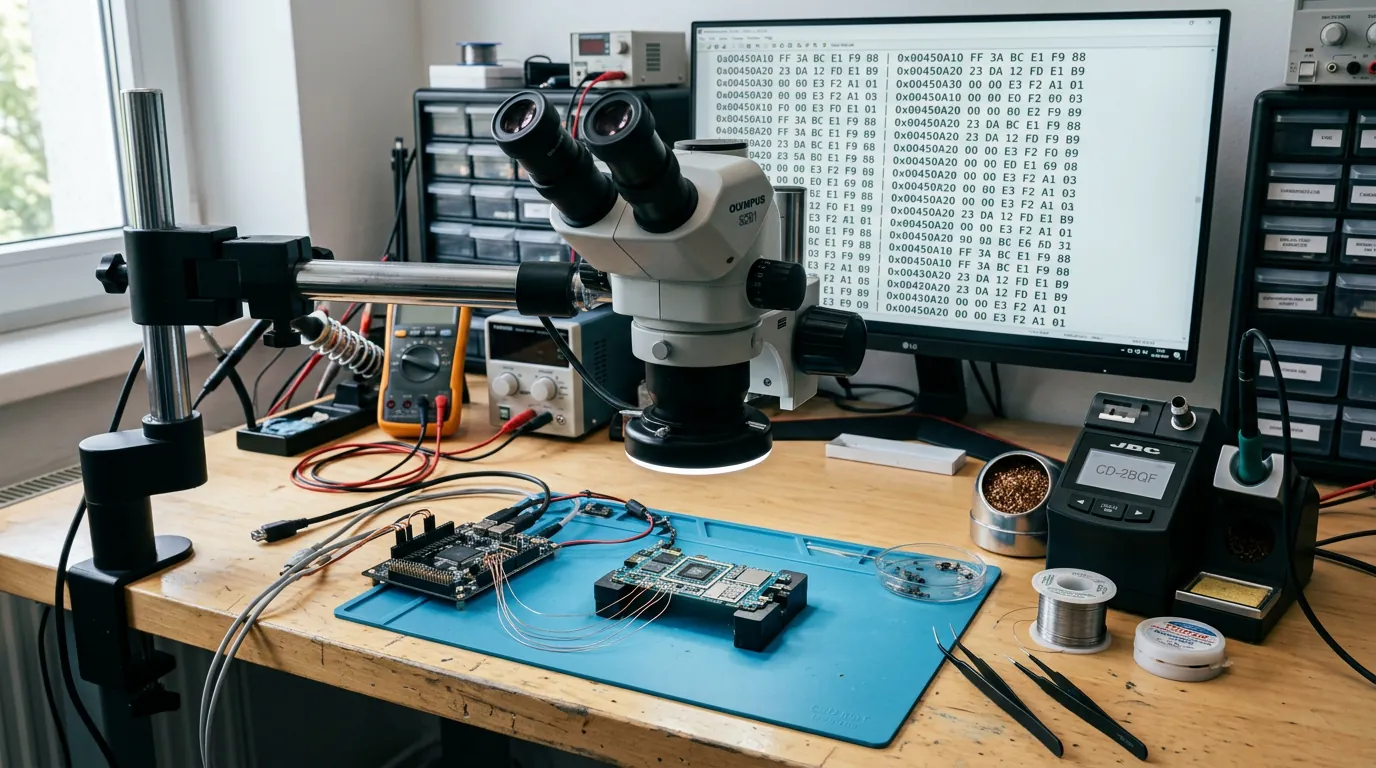

ISP (In-System Programming): O Meio-Termo Ideal
O método ISP é atualmente a técnica preferida em laboratórios modernos. Ele consiste na microssoldagem de fios de cobre muito finos em pontos específicos da placa-mãe (como resistores ou capacitores de teste) que se comunicam diretamente com as trilhas do chip de memória.
Segundo documentações de empresas especializadas, como a Teel Technologies, o ISP permite extrair o dump completo sem a necessidade de remover o chip. Isso mantém o dispositivo fisicamente intacto após a extração, um fator crítico para auditorias e perícias.

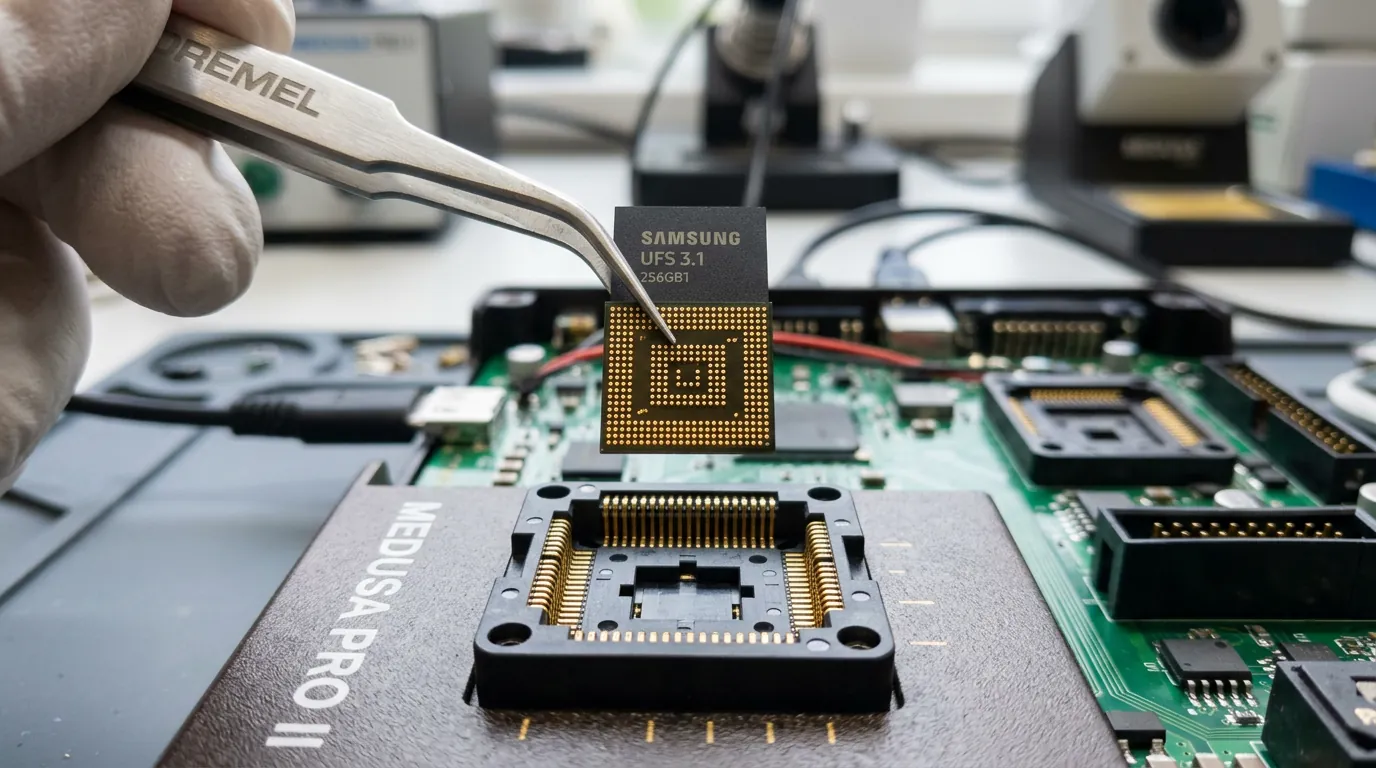

Chip-Off: O Último Recurso
O Chip-Off é um procedimento térmico e destrutivo, acionado apenas quando a placa-mãe está irrecuperável. O chip de armazenamento (eMMC, eMCP ou UFS) é fisicamente dessoldado da placa utilizando estações de ar quente ou infravermelho.
Após a remoção, é necessário realizar a limpeza dos contatos BGA (Ball Grid Array) e o processo de reballing (reconstrução das esferas de solda). O chip é então inserido em uma leitora/programadora profissional (como soquetes SIREDA ou UP 828P) para a leitura binária. Como os smartphones modernos abandonaram os cartões removíveis em favor desses chips soldados de alta densidade, conforme aponta a Data Care Labs, o maquinário exigido para esse processo é altamente especializado.
O Obstáculo Moderno: Criptografia Baseada em Hardware
Um dos maiores mitos do setor é a crença de que o Chip-Off ignora senhas e bloqueios. Isso era válido apenas para aparelhos antigos, sem criptografia atrelada ao hardware.
A partir do Android 5.1.1 (Lollipop), e consolidando-se no Android 7.0 (Nougat), a criptografia de disco completo (FDE) e a criptografia baseada em arquivo (FBE) tornaram-se o padrão. A arquitetura de segurança atual (tanto no Android quanto no iOS) utiliza um Ambiente de Execução Confiável (TEE) ou Secure Enclave embutido no processador principal.
Na prática, isso significa que as chaves necessárias para descriptografar os dados residem na CPU, não no chip de memória. Se um técnico realizar um Chip-Off em um smartphone recente e ler a memória UFS isoladamente, o arquivo extraído será um amontoado de dados criptografados e inúteis. Existe um forte debate técnico sobre a obsolescência do Chip-Off isolado nestes cenários. A recomendação técnica atual para aparelhos modernos danificados é o Board Swap (ou transplante de CPU), onde a memória, o processador e a EEPROM são transferidos juntos para uma placa doadora funcional, mantendo o ecossistema de criptografia intacto.
O Mercado e as Ferramentas Forenses
A complexidade dessas intervenções impulsiona um mercado robusto. Dados da MarketsandMarkets avaliaram o mercado global de forense de dispositivos móveis em cerca de US$ 5,72 bilhões em 2026, com projeção de alcançar US$ 9,99 bilhões até 2031, demandado pelo aumento de crimes cibernéticos e pela necessidade de extração de evidências.
Para o usuário comum que busca recuperar arquivos apagados acidentalmente de um celular funcional, o caminho é via software. Porém, se o objetivo for passar tudo do celular antigo para o novo após o aparelho antigo ter sido esmagado por um carro, apenas laboratórios equipados para ISP ou transplante de componentes conseguirão realizar o serviço.
Perguntas Frequentes
O Chip-Off consegue burlar a senha do celular?
Não em smartphones modernos. Devido à criptografia baseada em hardware (FBE/FDE) e ao uso de ambientes seguros (TEE/Secure Enclave) no processador, a leitura isolada do chip de memória resultará apenas em dados criptografados e inacessíveis sem a CPU original e a senha do usuário.
Qual a diferença entre JTAG e ISP?
O JTAG utiliza as portas de teste nativas da placa-mãe para ler os dados através do processador, mas costuma vir desativado de fábrica em aparelhos recentes. O ISP envolve a microssoldagem de fios diretamente nas trilhas de comunicação do chip de memória, permitindo a leitura sem remover o componente da placa, sendo mais rápido e viável atualmente.
Softwares comerciais podem recuperar dados de um celular que não liga?
Não. Softwares de recuperação dependem que o sistema operacional do aparelho inicialize e estabeleça comunicação via porta USB. Se o celular não liga devido a danos físicos na placa, curtos-circuitos ou queima de componentes de energia, apenas intervenções de hardware (ISP, Chip-Off ou reparo microeletrônico) poderão acessar os dados.
