Para criar um diagrama de rede profissional, você deve primeiro definir o escopo (físico ou lógico), fazer o inventário de todos os dispositivos (roteadores, switches, firewalls), escolher uma ferramenta especializada como Microsoft Visio, Draw.io ou Lucidchart, e conectar os ativos utilizando ícones padronizados da indústria. O processo finaliza com a rotulagem de endereços IP, portas e fluxos de dados, garantindo que a infraestrutura seja facilmente compreendida, mantida e escalável.
Principais Aprendizados
- Definição de Escopo: Separe diagramas lógicos (fluxo de dados e IPs) de físicos (cabeamento e hardware).
- Padronização: Utilize simbologia universal, como os ícones oficiais da Cisco, para garantir que qualquer profissional de TI entenda o mapa.
- Ferramentas Adequadas: Softwares como Visio e Draw.io oferecem templates prontos que aceleram a criação e facilitam a atualização constante.
Por que o diagrama de rede é essencial?
Um diagrama de rede atua como a planta baixa da sua infraestrutura de TI. Segundo pesquisas do Gartner, cerca de 70% das interrupções de rede ocorrem devido a mudanças não documentadas ou erros de configuração. Ter uma representação visual clara reduz drasticamente o tempo de troubleshooting (resolução de problemas). Além disso, a documentação de rede é vital para a integração de novos colaboradores e para auditorias de segurança.
Passos para criar um diagrama de rede profissional
1. Defina o objetivo e o escopo
Antes de arrastar ícones para a tela, defina o que você está mapeando. É a rede inteira da empresa? Apenas um data center? Uma filial? Decida se o foco será físico (onde os cabos estão) ou lógico (como os dados trafegam). Entender as topologias de rede existentes no ambiente é o primeiro passo para um escopo preciso.
2. Faça o inventário dos ativos
Você não pode desenhar o que não conhece. Utilize ferramentas de descoberta de rede (como Nmap, PRTG ou SolarWinds) para listar todos os dispositivos conectados na rede local ou em nuvem. Anote modelos, endereços IP, endereços MAC e funções de cada equipamento.
3. Escolha a ferramenta ideal
Existem diversas opções no mercado para o mapeamento de rede. O Microsoft Visio é o padrão corporativo tradicional, mas alternativas baseadas em nuvem como Lucidchart e Draw.io são altamente colaborativas e gratuitas em suas versões básicas, permitindo edições em tempo real.
4. Utilize simbologia padronizada
Um diagrama profissional não usa desenhos ou cliparts aleatórios. A indústria de TI adotou amplamente os ícones oficiais de topologia da Cisco. Usar o cilindro com setas para roteadores e a caixa quadrada com setas divergentes para switches garante que qualquer engenheiro ao redor do mundo compreenda seu projeto de imediato.
Tipos de Diagramas de Rede

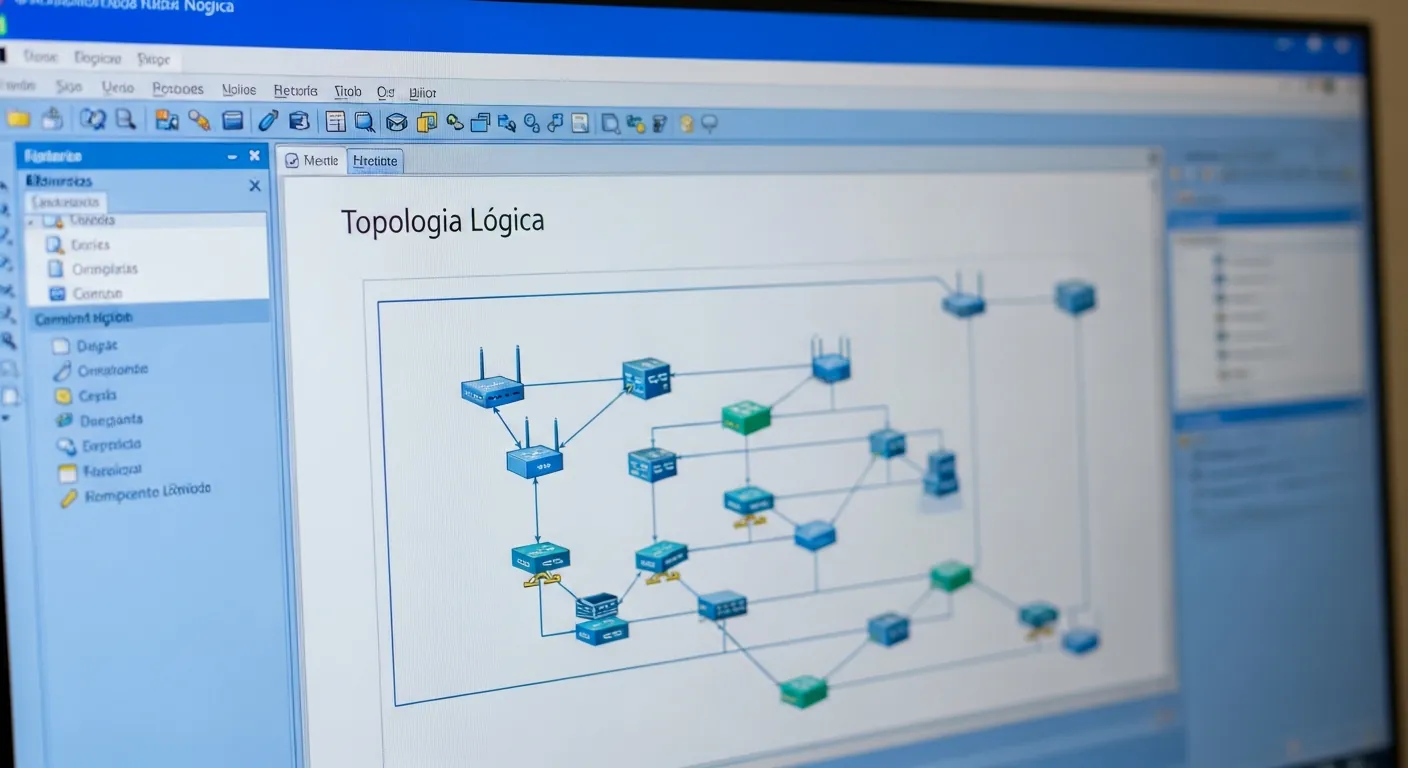

Diagrama Lógico
Foca em como a informação flui através da infraestrutura. Ele detalha sub-redes, endereços IP, protocolos de roteamento e configurações de VLAN do zero. Este tipo de mapa é fundamental para analistas de cibersegurança e engenheiros de tráfego, operando fortemente nas camadas 3 e superiores do Modelo OSI.

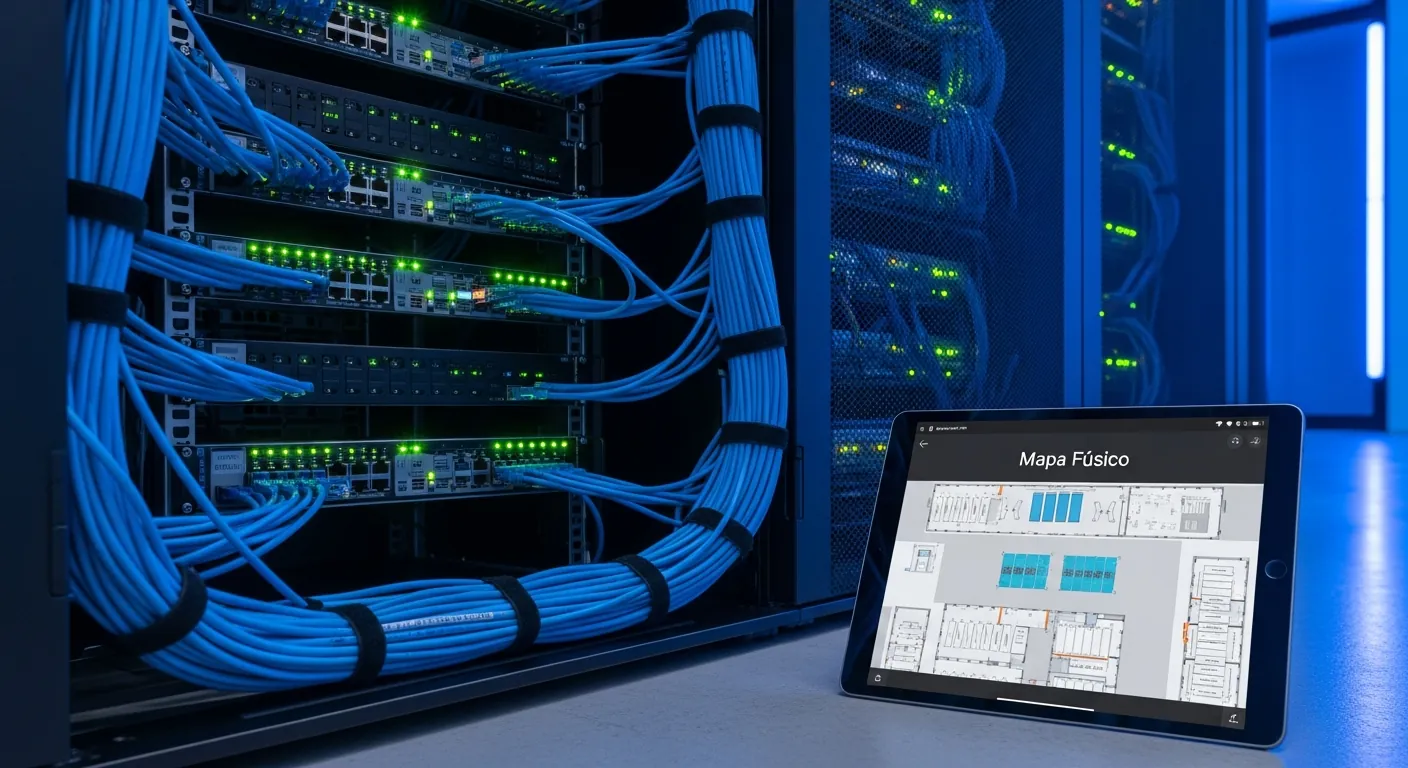

Diagrama Físico
Mostra a disposição real e tangível dos equipamentos. Inclui racks de servidores, portas de patch panels, comprimentos de cabos de fibra ou par trançado e a localização física nas salas de telecomunicações. É indispensável para os técnicos de campo e instaladores de infraestrutura.
Manutenção e Melhores Práticas
Um diagrama desatualizado é pior do que diagrama nenhum, pois induz a equipe de suporte ao erro durante crises. Crie uma política rigorosa onde qualquer alteração na infraestrutura exija a atualização imediata da documentação. Adote controle de versão nos seus arquivos e armazene-os em um repositório centralizado e seguro, garantindo que a equipe sempre acesse a versão mais recente.
Perguntas Frequentes
Qual é o melhor software para criar diagramas de rede?
O Microsoft Visio é amplamente considerado o padrão da indústria devido à sua vasta biblioteca de ícones. No entanto, o Lucidchart e o Draw.io (diagrams.net) são excelentes alternativas modernas, baseadas na web, gratuitas ou mais acessíveis.
Qual a diferença entre um diagrama de rede físico e lógico?
O diagrama físico foca no hardware tangível e no cabeamento (onde os dispositivos estão localizados e como estão conectados fisicamente). Já o diagrama lógico foca no fluxo de dados, endereçamento IP, portas, VLANs e protocolos de roteamento.
Por que devo usar os ícones da Cisco no meu diagrama?
A Cisco estabeleceu o padrão de fato para a representação visual de redes. Utilizar seus ícones garante que o diagrama seja universalmente compreendido por profissionais de TI, engenheiros e arquitetos de rede em qualquer lugar do mundo, evitando ambiguidades.
