O Guia Definitivo do Modelo OSI: Entenda as 7 Camadas

O Modelo OSI (Open Systems Interconnection) é um framework conceitual de 7 camadas criado para padronizar as funções de um sistema de telecomunicações e redes de computadores, independentemente de sua estrutura tecnológica interna e do fabricante. Desenvolvido em 1984, ele divide a comunicação de rede em sete partes menores e gerenciáveis: Física, Enlace de Dados, Rede, Transporte, Sessão, Apresentação e Aplicação, permitindo que diferentes sistemas de TI se comuniquem perfeitamente usando protocolos padronizados.

Principais Aprendizados

• O Modelo OSI divide a comunicação de rede em 7 camadas lógicas distintas, facilitando o ensino, o desenvolvimento de protocolos e a resolução de problemas (troubleshooting).

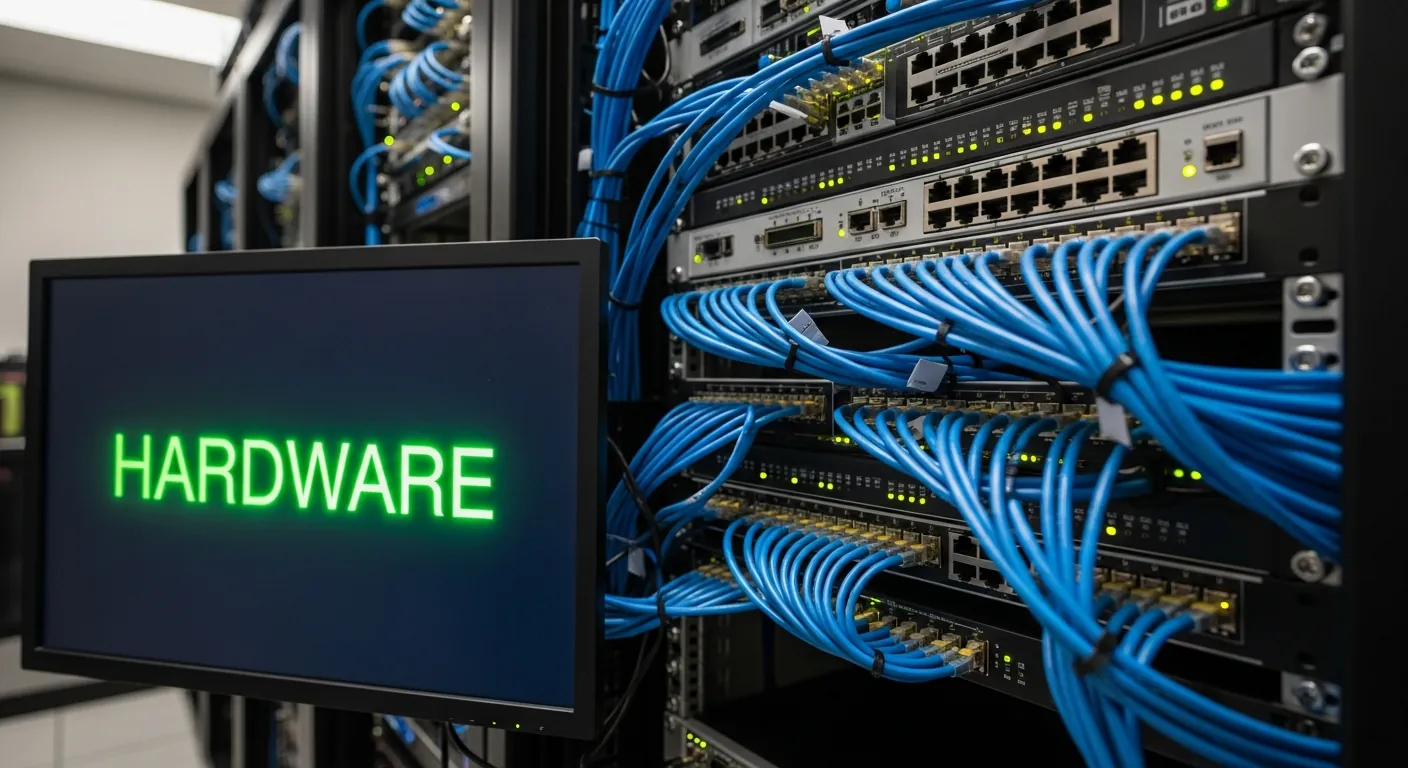

• As camadas 1 a 3 (Física, Enlace e Rede) focam majoritariamente no hardware e no roteamento de dados, enquanto as camadas 4 a 7 lidam com a comunicação de software de ponta a ponta.
• Embora o modelo TCP/IP seja o padrão prático da internet moderna, o OSI continua sendo a referência universal para projetar e documentar arquiteturas de rede.

O que é o Modelo OSI e por que ele foi criado?

Antes da década de 1980, as redes de computadores eram dominadas por arquiteturas proprietárias. Equipamentos da IBM raramente conseguiam se comunicar com equipamentos da DEC ou da Apple. Para resolver esse caos de incompatibilidade, a International Organization for Standardization (ISO) publicou, em 1984, o padrão formal do Modelo OSI.

Segundo a documentação original da ISO (ISO/IEC 7498-1), o objetivo do modelo não era impor protocolos específicos, mas criar um modelo de referência estruturado. Ele funciona através de um processo chamado encapsulamento, onde os dados descem pelas camadas no dispositivo de origem e sobem pelas camadas no dispositivo de destino.

As 7 Camadas do Modelo OSI Explicadas

Para profissionais de redes, a abordagem mais comum é estudar o modelo de baixo para cima (da Camada 1 para a Camada 7), pois é assim que a infraestrutura física é construída e os problemas são diagnosticados.

Camada 1: Camada Física (Physical Layer)

A primeira camada é a base de tudo. Ela lida com a transmissão bruta de bits não estruturados (0s e 1s) através de um meio físico. Isso inclui impulsos elétricos sobre cabos de cobre, sinais de luz em fibras ópticas ou ondas de rádio em redes sem fio.

• Unidade de Dados (PDU): Bits.
• Dispositivos: Hubs, repetidores, cabos, conectores.
• Ação Prática: Se o seu computador perde a conexão, a primeira etapa do troubleshooting é olhar a Camada 1 e testar a integridade de cabos.

Camada 2: Camada de Enlace de Dados (Data Link Layer)

A Camada 2 pega os bits brutos da Camada 1 e os organiza em formatos lógicos chamados Quadros (Frames). Ela fornece transferência de dados nó a nó entre dispositivos na mesma rede local (LAN). É aqui que operam os padrões definidos pelo Institute of Electrical and Electronics Engineers (IEEE), como o Ethernet (802.3) e o Wi-Fi (802.11).

• Unidade de Dados (PDU): Quadros (Frames).
• Dispositivos: Switches L2, Bridges, Placas de Rede (NIC).
• Ação Prática: Esta camada depende fortemente do endereçamento MAC gravado fisicamente nas placas de rede para entregar os quadros ao dispositivo correto.

Camada 3: Camada de Rede (Network Layer)

Enquanto a Camada 2 lida com a comunicação local, a Camada 3 é responsável pelo roteamento dos dados entre redes diferentes. Ela define o melhor caminho físico para os dados chegarem ao destino final, utilizando endereços IP lógicos (IPv4 e IPv6).

• Unidade de Dados (PDU): Pacotes (Packets).
• Dispositivos: Roteadores, Switches L3 (Multilayer).
• Ação Prática: O planejamento de sub-redes e o uso inteligente de blocos CIDR ocorrem nesta camada para otimizar o fluxo de tráfego.

Camada 4: Camada de Transporte (Transport Layer)

A Camada de Transporte garante a entrega de ponta a ponta dos dados, gerenciando a segmentação, o controle de fluxo e a correção de erros. Os dois protocolos mais famosos desta camada definem como a internet moderna funciona.

• Protocolo TCP (Transmission Control Protocol): Orientado à conexão, confiável, verifica erros (ex: navegação web, e-mail).
• Protocolo UDP (User Datagram Protocol): Sem conexão, rápido, mas não garante a entrega (ex: streaming de vídeo, jogos online).
• Unidade de Dados (PDU): Segmentos (TCP) ou Datagramas (UDP).

Camada 5: Camada de Sessão (Session Layer)

Esta camada estabelece, gerencia e encerra conexões (sessões) entre os aplicativos locais e remotos. Ela define quanto tempo um sistema deve esperar por uma resposta e gerencia o reinício da comunicação caso ocorra uma interrupção, atuando como o "coordenador de diálogo" da rede.

Camada 6: Camada de Apresentação (Presentation Layer)

A Camada 6 atua como o tradutor da rede. Ela formata e criptografa os dados para que a camada de aplicação possa entendê-los. Quando você faz uma compra online, a criptografia dos dados do seu cartão de crédito é gerenciada nesta etapa.

• Exemplos: Conversão de caracteres (ASCII para EBCDIC), compressão de arquivos (JPEG, GIF).
• Ação Prática: A segurança fornecida pelo protocolo HTTPS através do TLS/SSL opera primariamente entre a camada de Apresentação e Aplicação.

Camada 7: Camada de Aplicação (Application Layer)

A Camada 7 é a única que interage diretamente com os dados do usuário. Softwares como navegadores web e clientes de e-mail dependem desta camada para iniciar a comunicação. Ela identifica parceiros de comunicação, determina a disponibilidade de recursos e sincroniza a comunicação.

• Protocolos Comuns: HTTP/HTTPS (navegação na web), SMTP/IMAP (e-mail), DNS (resolução de nomes).
• Ação Prática: A transferência de arquivos corporativos via protocolo FTP é um exemplo clássico de um serviço operando puramente na Camada 7.

A Importância do Modelo OSI nas Certificações de TI

Embora o modelo TCP/IP de 4 camadas seja a arquitetura real da internet, o Modelo OSI é a linguagem universal dos profissionais de TI. Se um engenheiro de rede diz "Temos um problema de Camada 3", todos na sala sabem imediatamente que é um problema de roteamento ou de endereçamento IP, e não um cabo desconectado (Camada 1).

Dominar esse framework é absolutamente essencial para o seu estudo para o CCNA, CompTIA Network+ ou certificações de segurança como o CISSP. Os exames testarão implacavelmente sua capacidade de mapear protocolos, dispositivos e métodos de troubleshooting para a camada correta do OSI.

Perguntas Frequentes

Qual a diferença entre o Modelo OSI e o TCP/IP?

O Modelo OSI é um modelo conceitual de 7 camadas focado na padronização teórica. O TCP/IP é um modelo prático de 4 camadas (Acesso à Rede, Internet, Transporte e Aplicação) que é a base real de funcionamento da Internet moderna.

O que é uma PDU no Modelo OSI?

PDU significa Protocol Data Unit (Unidade de Dados de Protocolo). É o termo genérico usado para descrever o formato dos dados em uma camada específica. Por exemplo, a PDU da Camada 2 é o Quadro (Frame), e a PDU da Camada 3 é o Pacote (Packet).

Por que o Modelo OSI ainda é estudado se o TCP/IP é o padrão da internet?

Porque o Modelo OSI oferece uma granularidade muito maior para o ensino e a solução de problemas de rede. Ele separa claramente as funções físicas, de enlace e de roteamento, o que ajuda engenheiros a isolarem falhas de forma metodológica, algo que o modelo TCP/IP agrupa de maneira mais generalista.
