A arquitetura Spine-Leaf é uma topologia de rede de data center composta por duas camadas — Spine (espinha dorsal) e Leaf (folha) — que garante que cada switch de acesso esteja a exatamente um salto de distância de qualquer outro. Esse modelo substitui a tradicional arquitetura de três camadas, eliminando gargalos de tráfego leste-oeste e proporcionando latência previsível, alta escalabilidade e melhor desempenho para aplicações modernas baseadas em nuvem e microsserviços.
Principais Aprendizados
- Eliminação de Gargalos: Remove a camada de agregação, evitando bloqueios de tráfego e otimizando a comunicação direta entre servidores.
- Latência Previsível: Como todos os caminhos têm o mesmo número de saltos, o tempo de resposta da rede torna-se altamente constante e confiável.
- Escalabilidade Horizontal: Permite adicionar novos switches Spine ou Leaf de forma independente, sem a necessidade de reestruturar a rede inteira.
O que é a Arquitetura Spine-Leaf?

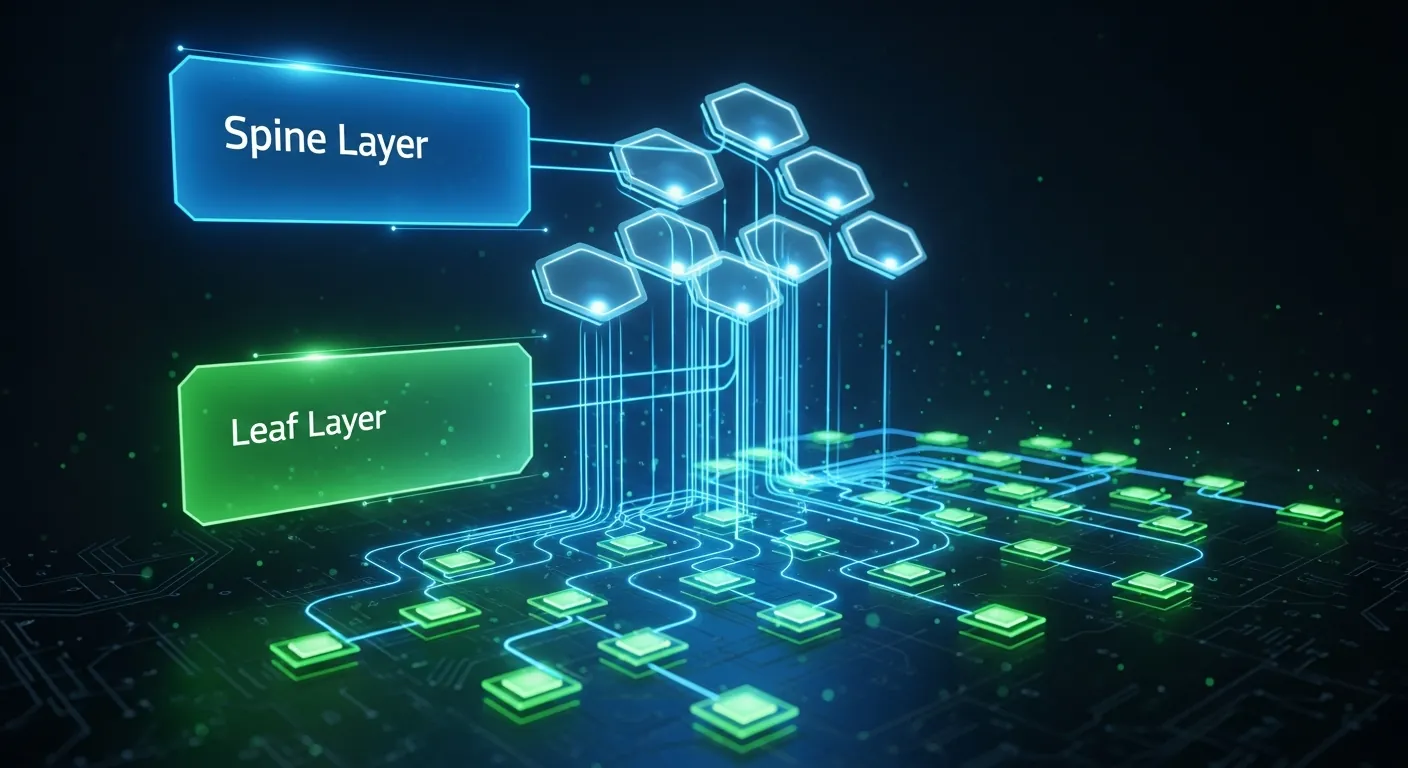

A topologia Spine-Leaf divide a rede do data center em duas camadas distintas. A camada Leaf é composta por switches de acesso que se conectam diretamente aos servidores, firewalls e balanceadores de carga. Já a camada Spine atua como o núcleo (core) da rede, interconectando todos os switches Leaf. A regra de ouro dessa arquitetura é simples: todo switch Leaf se conecta a todos os switches Spine, mas os switches Spine nunca se conectam entre si, assim como os switches Leaf também não se comunicam diretamente uns com os outros.
Esse design em malha (mesh) cria múltiplos caminhos ativos entre qualquer origem e destino na rede. Isso é fundamental para o avanço das redes definidas por software, permitindo uma gestão centralizada e eficiente da infraestrutura moderna.
Por que a Topologia de 3 Camadas Ficou Obsoleta?
Durante décadas, os data centers utilizaram a arquitetura de três camadas: Core, Agregação e Acesso. Esse modelo foi projetado para uma era em que a maior parte do tráfego fluía de fora para dentro do data center e vice-versa, conhecido como tráfego Norte-Sul (cliente para servidor).
No entanto, com o advento da virtualização, os servidores físicos passaram a hospedar dezenas de máquinas virtuais. Isso gerou um problema estrutural severo na rede tradicional, pois a comunicação entre servidores exigia que os pacotes subissem até a camada de agregação ou core para depois descerem novamente, criando congestionamentos massivos e latência imprevisível.
O Impacto do Tráfego Leste-Oeste
Hoje, as aplicações modernas são distribuídas. Um único clique em um site pode gerar dezenas de requisições internas entre bancos de dados, servidores web e APIs. Esse tráfego interno (servidor para servidor) é chamado de tráfego Leste-Oeste. Segundo a Cisco, líder global em infraestrutura, e pesquisas publicadas pelo Instituto IEEE, o tráfego Leste-Oeste representa atualmente mais de 75% de todo o volume de dados dentro de um data center corporativo.
Benefícios da Topologia Spine-Leaf
A adoção desse padrão arquitetônico traz vantagens técnicas inegáveis para a infraestrutura de TI:
- Maior Largura de Banda: Ao utilizar protocolos como o ECMP (Equal-Cost Multi-Path), a rede pode usar todos os links disponíveis simultaneamente, em vez de bloquear portas preventivamente como ocorria com o Spanning Tree Protocol (STP).
- Desempenho para Microsserviços: Em ambientes modernos que utilizam containers e Kubernetes, a comunicação rápida entre nós é vital, e a latência de apenas um salto da Spine-Leaf garante essa agilidade.
- Escalabilidade sem Interrupções: Se as portas da camada Leaf se esgotarem, basta adicionar um novo switch Leaf e conectá-lo aos Spines. Se a largura de banda total precisar aumentar, basta adicionar um novo switch Spine.
Protocolos e Tecnologias Associadas
A transição física dos cabos é apenas metade da equação. A arquitetura Spine-Leaf depende fortemente de protocolos de roteamento de Camada 3 operando diretamente no topo do rack (ToR). É extremamente comum o uso do protocolo BGP para roteamento dinâmico entre Spine e Leaf, garantindo rápida convergência em caso de falha de links.
Além disso, como a rede base é toda roteada em Camada 3, a mobilidade de máquinas virtuais (que exigem a mesma sub-rede IP) é resolvida através do encapsulamento com VXLAN. Essa tecnologia permite estender redes Layer 2 sobre uma infraestrutura Layer 3 altamente resiliente. Para entender como esses protocolos interagem na prática, você pode testar essas configurações montando um lab de redes virtualizado.
Perguntas Frequentes
Qual a diferença entre switches Spine e Leaf?
Os switches Leaf atuam como a camada de acesso, conectando-se diretamente aos servidores, firewalls e dispositivos de armazenamento. Os switches Spine formam o backbone da rede, conectando todos os switches Leaf entre si. Um detalhe crucial é que servidores nunca são conectados diretamente aos switches Spine.
É possível usar Spanning Tree (STP) em Spine-Leaf?
Embora seja tecnicamente possível, não é recomendado e contraria o propósito da arquitetura. O STP bloqueia links redundantes para evitar loops, o que desperdiça largura de banda. A topologia Spine-Leaf utiliza roteamento de Camada 3 com ECMP (Equal-Cost Multi-Path) para manter todos os links ativos e balancear a carga simultaneamente.
Quantos switches Spine eu preciso ter em um Data Center?
O número mínimo recomendado para garantir redundância é de dois switches Spine. No entanto, a quantidade total dependerá da necessidade de largura de banda e da densidade de portas uplink disponíveis nos switches Leaf. À medida que o tráfego leste-oeste cresce, você pode escalar horizontalmente adicionando mais Spines à malha.
