Quando um PC não liga, o diagnóstico inicial exige desconectar o equipamento da tomada e segurar o botão de energia por 15 a 30 segundos (procedimento conhecido como reset elétrico), seguido da verificação metódica do cabo de força, da chave da fonte e do painel frontal da placa-mãe. Se a máquina recebe energia, mas não exibe imagem na tela, a leitura dos Debug LEDs da placa-mãe é o passo definitivo para isolar a falha entre processador, memória RAM ou placa de vídeo.
Principais Aprendizados
- Diferencie os cenários: Um PC totalmente apagado (No Power) geralmente indica falha elétrica externa ou fonte em proteção; um PC que acende mas não dá vídeo (No POST) aponta para falha de componentes internos.
- O reset elétrico é fundamental: Segurar o botão power sem o PC na tomada drena a energia estática e reseta os circuitos de proteção da fonte de alimentação.
- Atenção aos dados: Estatísticas recentes mostram que placas-mãe falham muito mais (até 6%) do que memórias RAM (menos de 0,3%), mudando o foco clássico do diagnóstico.
O Funil de Diagnóstico: A Abordagem de Consenso
Ao longo de duas décadas atuando na área, posso afirmar que o erro mais comum de quem tenta consertar um computador é o desespero de abrir o gabinete imediatamente. É consenso absoluto na indústria que o diagnóstico de hardware deve seguir uma ordem estrita de eliminação: do externo para o interno. Trabalhar com suporte técnico exige método e frieza.
Passo 1: O "Flea Power Drain" (Reset Elétrico)
Antes de condenar qualquer peça, execute o flea power drain (drenagem de energia residual). Segundo documentação oficial de fabricantes como a Corsair, o procedimento correto é desconectar o PC da tomada e segurar o botão de energia do gabinete por 15 a 30 segundos. Isso descarrega a eletricidade estática dos capacitores e reseta os circuitos de proteção (OVP/OCP) da fonte de alimentação, que muitas vezes "travam" a máquina após pequenas oscilações da rede elétrica.

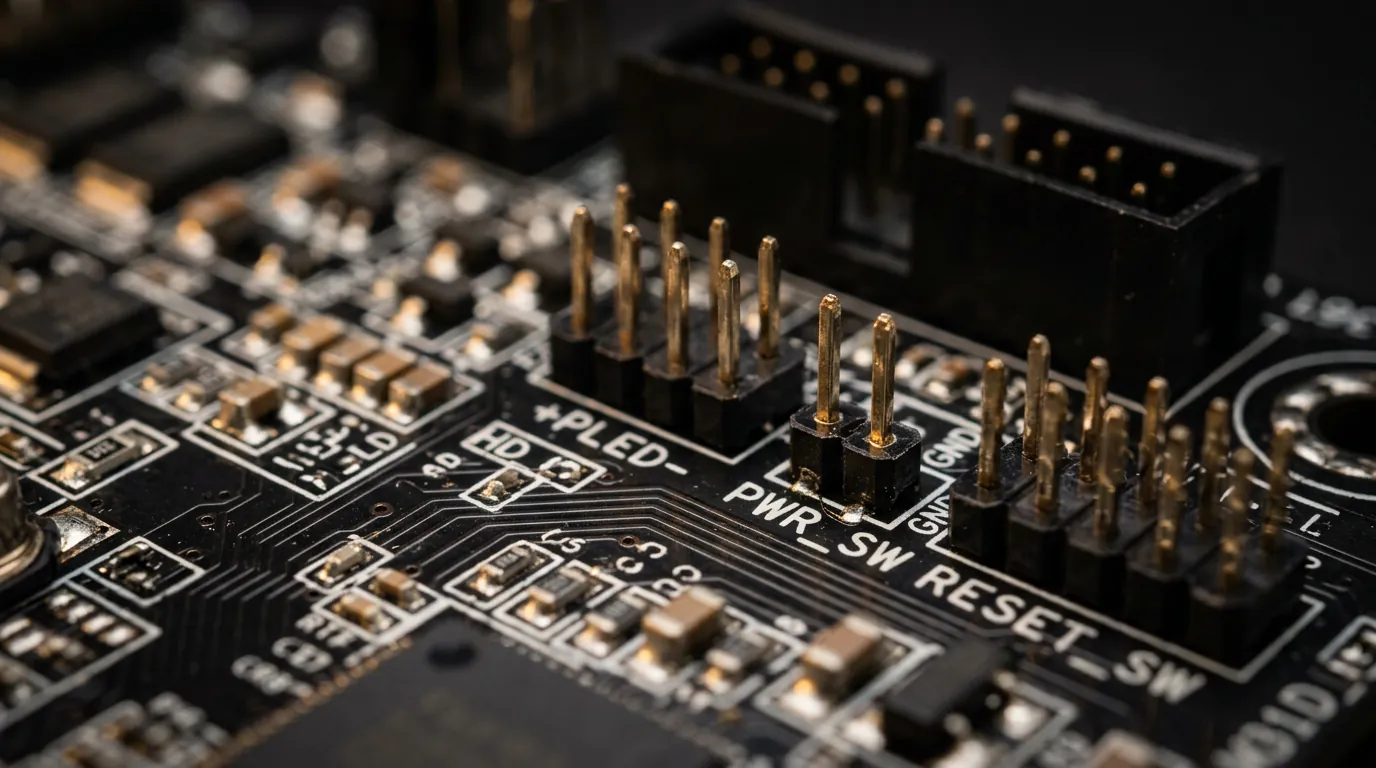

Passo 2: O Teste do Painel Frontal (Bypass)
Se o reset não funcionar, o próximo suspeito é o próprio botão do gabinete, que pode estar quebrado ou oxidado. Para descartar essa hipótese, realizamos um bypass. Conforme recomendado por especialistas da TechSavant UK, localize os pinos do painel frontal na placa-mãe (geralmente rotulados como F_PANEL, JFP1 ou PWR_SW) e feche um curto momentâneo entre os dois pinos de energia usando uma chave de fenda metálica. Se o PC ligar, o problema é apenas o botão do gabinete.
Cenários Clássicos: "No Power" vs. "No POST"
O diagnóstico moderno exige que saibamos diferenciar rapidamente o estado da máquina. Se você está montando seu próprio computador, entender essa diferença economiza horas de trabalho.
Cenário A: Falha Total de Alimentação (No Power)
O PC não dá nenhum sinal de vida. Nenhum LED acende, nenhuma ventoinha gira. Isso aponta para a rede elétrica, cabo de força rompido, botão traseiro da fonte desligado, ou a própria fonte de alimentação (PSU) queimada.
Cenário B: Falha de Inicialização (No POST)
O PC liga (ventoinhas giram, luzes RGB acendem), mas a tela permanece preta. Isso significa que o equipamento falhou no Power-On Self-Test (POST). Hoje, é consenso que a leitura dos Debug LEDs (pequenas luzes na placa-mãe rotuladas como CPU, DRAM, VGA e BOOT) substituiu os antigos "bipes" sonoros. A luz que permanecer acesa indica exatamente qual componente impediu a inicialização.
Hardware Moderno: Confiabilidade e o Padrão ATX 3.1
Como especialista, vejo muitos usuários baseando diagnósticos em intuições desatualizadas. Vamos olhar para os fatos verificados de 2025 sobre taxas de falha, baseados em relatórios da TechSpot e Overclock3D:
- Placas-mãe: São os componentes mais frágeis, com taxa de falha média de 4,9% a 6%.
- Processadores (CPUs): Refutando o mito de que "processador não queima", CPUs modernas como AMD Ryzen 9000 e Intel Core Ultra 200 apresentam taxa de falha em torno de 2,5%.
- Memória RAM (DDR5): Altamente confiáveis, com taxas de falha ínfimas de 0,19% (Kingston) a 0,27% (Micron). O problema com RAM costuma ser apenas mau contato, resolvido ao reinstalar o módulo.

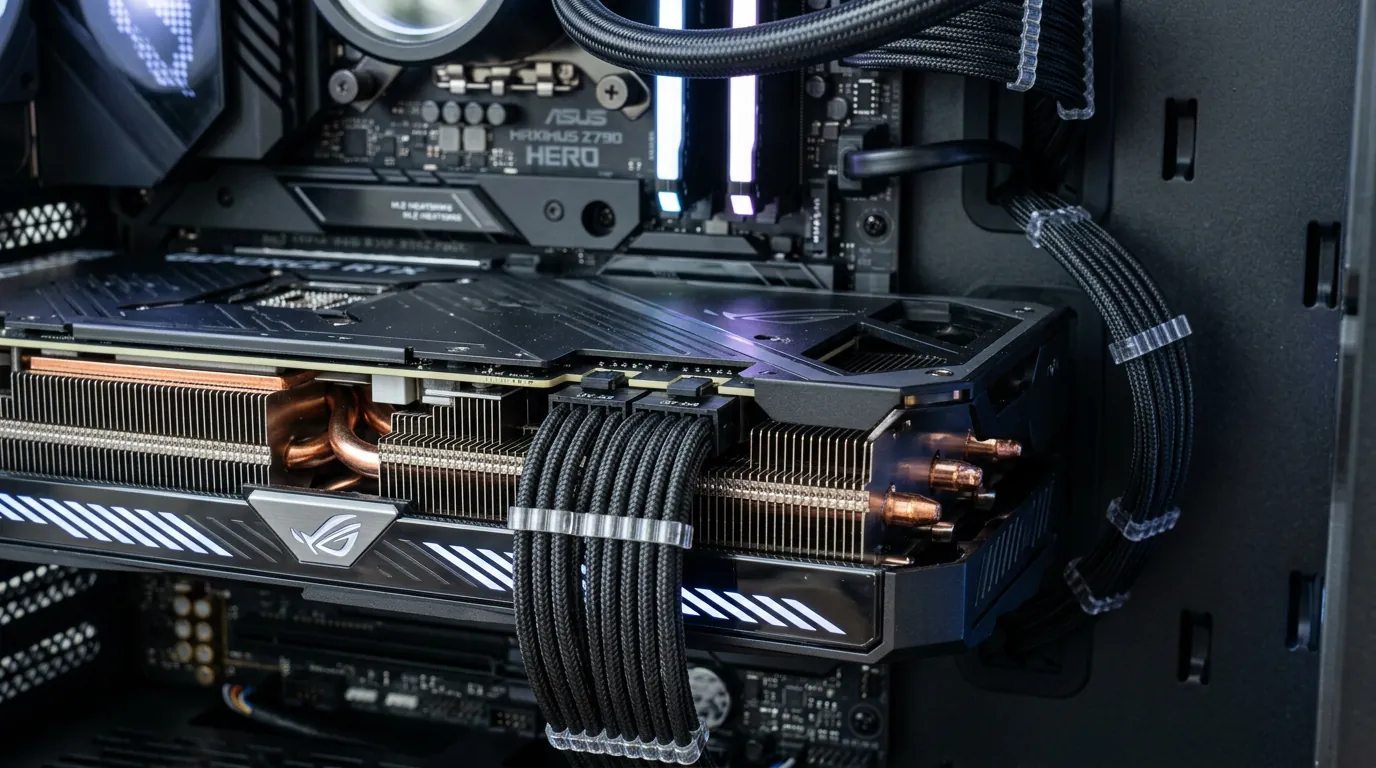

A Controvérsia dos Conectores e a Chegada do ATX 3.1
Nos últimos anos, PCs de alto desempenho paravam de ligar devido ao derretimento do conector de energia da placa de vídeo (padrão ATX 3.0 / 12VHPWR). Houve uma forte controvérsia em aberto: fabricantes culpavam o "erro do usuário" (cabo mal encaixado), enquanto a comunidade apontava falha de design.
Como resposta, a Intel lançou o padrão ATX 3.1 em setembro de 2023, que se tornou o padrão ouro em 2025/2026, conforme documentado pela Seasonic. O novo conector, chamado 12V-2x6, possui uma alteração física crítica detalhada pela Overclockers UK: os terminais condutores são 0,25 mm mais longos e os pinos de sensor (sense pins) são 1,5 mm mais curtos. Isso garante um fato vital para a segurança: se o cabo não estiver perfeitamente encaixado, a placa de vídeo corta a energia instantaneamente, impedindo o PC de ligar e evitando incêndios.
Mitos Comuns no Diagnóstico
Para finalizar, é minha obrigação profissional alertar sobre erros comuns cometidos por leigos:
- Mito: "Se o PC não dá sinal de vida, a placa-mãe queimou."
Realidade: A ausência total de energia aponta primariamente para a fonte (PSU) em modo de proteção ou falha no botão do gabinete. - Mito: "Qualquer bipe ao ligar significa peça quebrada."
Realidade: Em BIOS tradicionais, um único bipe curto significa que o POST foi concluído com sucesso. Apenas bipes longos ou múltiplos indicam falha. - Erro Comum: Esquecer de reconectar o cabo de alimentação da CPU (EPS de 4 ou 8 pinos) após uma limpeza. Sem ele, o PC acende e gira ventoinhas, mas nunca dará vídeo, simulando uma "placa-mãe morta".
Perguntas Frequentes
O que é o procedimento de "Flea Power Drain"?
É o reset elétrico do computador. Consiste em desconectar o PC da tomada e segurar o botão de energia por 15 a 30 segundos para descarregar a energia estática residual e destravar os circuitos de proteção da fonte de alimentação.
O que fazer se o PC liga, as ventoinhas giram, mas não dá vídeo?
Neste cenário (conhecido como No POST), você deve observar os Debug LEDs na placa-mãe. A luz que permanecer acesa (CPU, DRAM, VGA ou BOOT) indicará qual componente está impedindo a inicialização. Muitas vezes, remover e recolocar a memória RAM (DRAM) resolve o problema.
Qual a diferença entre fontes ATX 3.0 e ATX 3.1?
O padrão ATX 3.1 substituiu o conector 12VHPWR pelo 12V-2x6, que possui pinos condutores 0,25 mm mais longos e pinos de sensor 1,5 mm mais curtos. Isso aumenta a segurança, pois a placa de vídeo não receberá energia se o cabo não estiver perfeitamente conectado, evitando derretimentos.
Fontes
- Corsair. Troubleshooting: PC won't turn on. Disponível em: https://www.corsair.com/us/en/explorer/diy-builder/troubleshooting/pc-wont-turn-on-what-you-need-to-try/
- Overclock3D. Puget Systems names the most reliable consumer CPU of 2025. Disponível em: https://overclock3d.net/news/cpu_mainboard/puget-systems-names-the-most-reliable-consumer-cpu-of-2025/
- Overclockers UK. Your guide to ATX 3.0 and 3.1 PSUs. Disponível em: https://www.overclockers.co.uk/blog/your-guide-to-atx-3-0-and-3-1-psus/
- Seasonic. ATX 3.0 and ATX 3.1 Power Supply Standards. Disponível em: https://seasonic.com/atx-3-0-and-atx-3-1-power-supply-standards/
- TechSavant UK. PC won't turn on, no motherboard lights. Disponível em: https://techsavant.co.uk/pc-wont-turn-on-no-motherboard-lights/
- TechSpot. Puget Systems names most reliable PC hardware for 2025. Disponível em: https://www.techspot.com/news/106500-puget-systems-names-most-reliable-pc-hardware-2025.html
