O que é o modelo Hierárquico de Redes da Cisco

O modelo hierárquico de redes da Cisco é uma arquitetura de design estruturada que divide a rede em três camadas distintas: Acesso, Distribuição e Core (Núcleo). Essa abordagem modular simplifica a construção, o gerenciamento e a solução de problemas em infraestruturas corporativas, garantindo alta escalabilidade, segurança e desempenho previsível para o tráfego de dados.

Principais Aprendizados

• Modularidade: A divisão em três camadas permite expandir a rede sem precisar redesenhar toda a infraestrutura.
• Organização do Tráfego: Cada camada possui funções específicas, desde a conexão de dispositivos finais até o roteamento de alta velocidade.
• Confiabilidade: O modelo facilita a implementação de redundância, evitando pontos únicos de falha na comunicação.

Ao planejar infraestruturas corporativas, engenheiros frequentemente abandonam designs planos em favor desta arquitetura. Segundo a própria documentação de Cisco Validated Designs (CVD), a hierarquia é o pilar fundamental para redes resilientes, sendo ideal para estruturar redes LAN modernas e complexas.

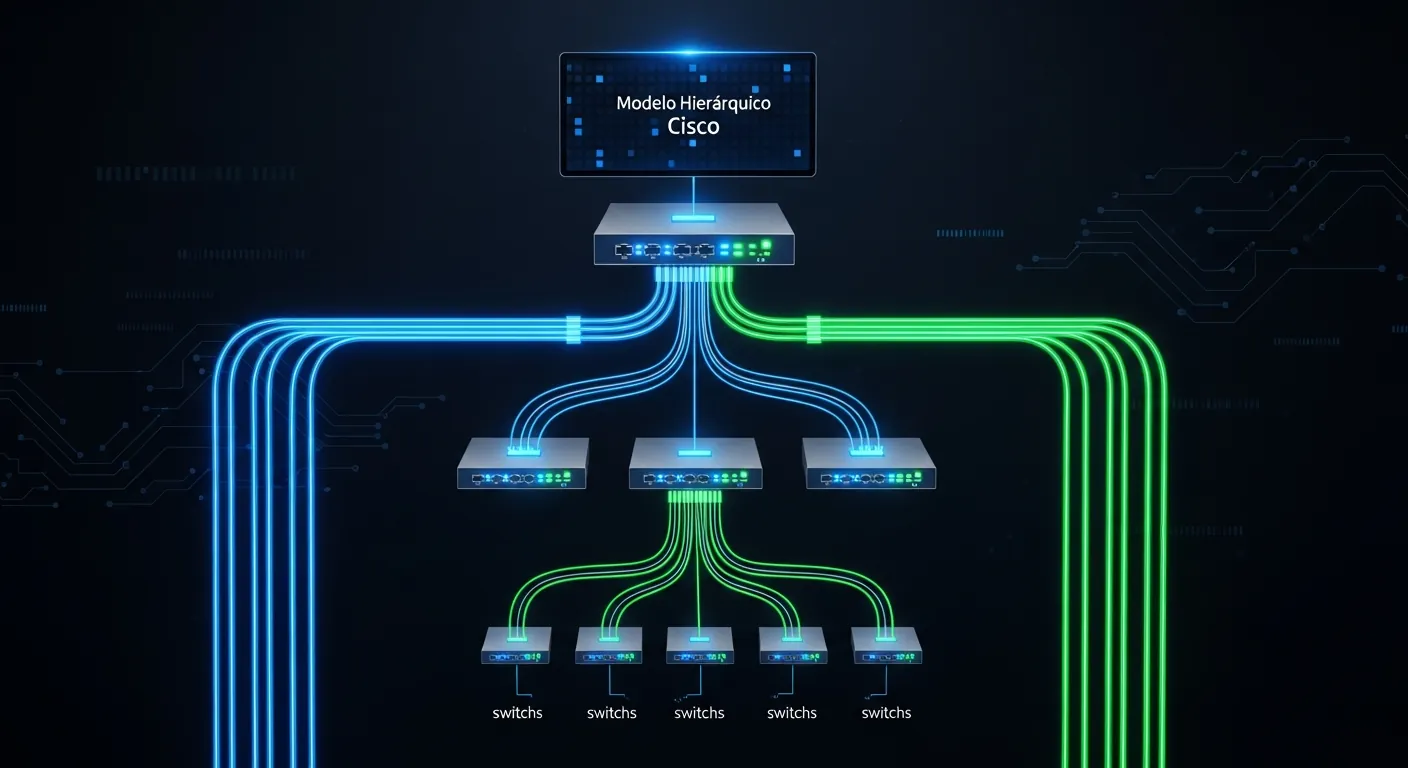

As 3 Camadas do Modelo Hierárquico da Cisco

Para entender profundamente o modelo hierárquico de interconexão, é necessário analisar o papel exclusivo que cada camada desempenha. Dominar este conceito é um passo obrigatório no seu estudo para o CCNA.

Camada de Acesso (Access Layer)

A Camada de Acesso é o ponto de entrada da rede. É aqui que os dispositivos finais, como computadores, impressoras, telefones IP e pontos de acesso Wi-Fi, se conectam à infraestrutura cabeada. O foco principal desta camada é fornecer acesso à rede de forma segura e eficiente.

As principais funções da Camada de Acesso incluem:

• Fornecimento de portas de conexão (Switches de Acesso).
• Alimentação elétrica para dispositivos via PoE (Power over Ethernet).
• Segurança de porta (Port Security) e controle de acesso (802.1X).
• Nesta etapa, é comum configurar uma VLAN para segmentar os departamentos logo na borda da rede.

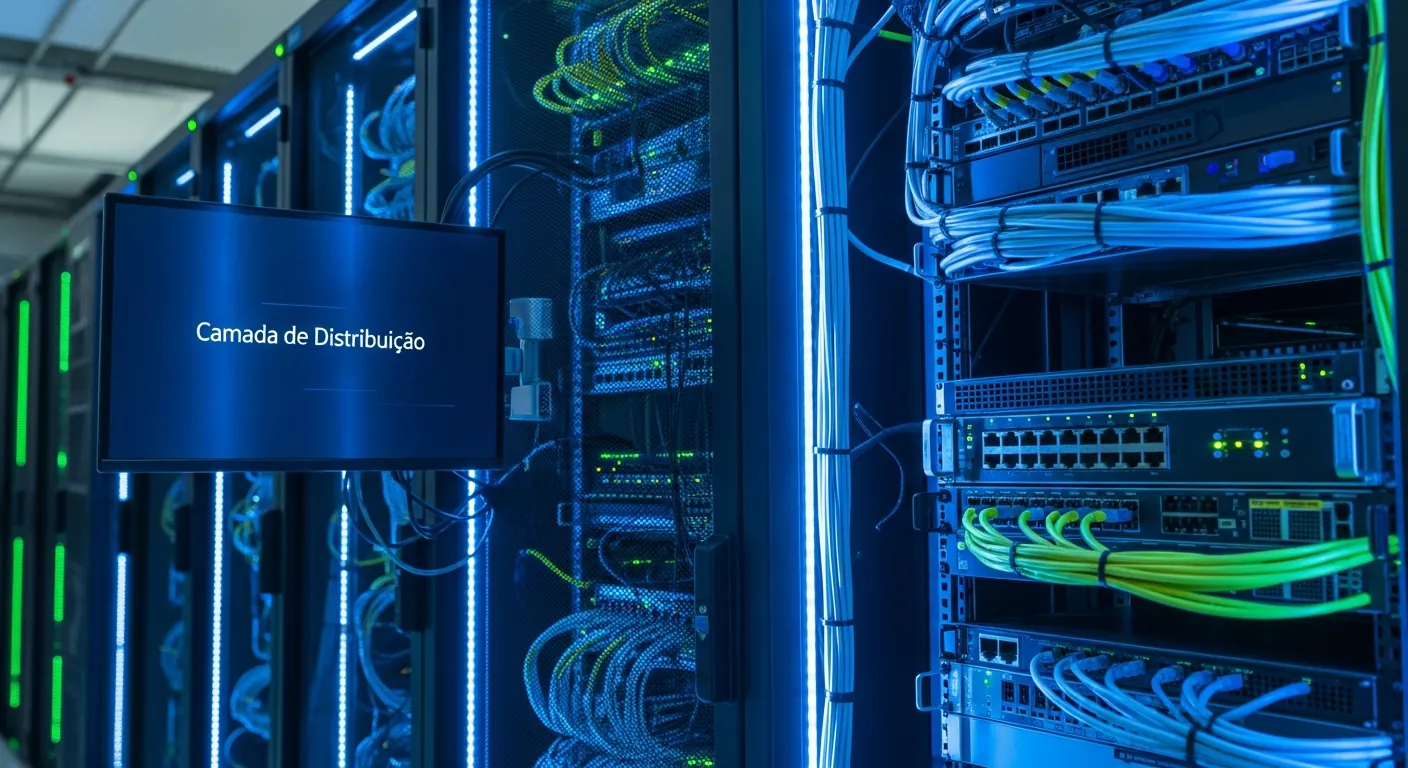

Camada de Distribuição (Distribution Layer)

A Camada de Distribuição atua como o elo de comunicação entre a Camada de Acesso e a Camada Core. Ela agrega os dados recebidos dos switches de acesso antes de enviá-los ao núcleo da rede. É considerada o "cérebro" do roteamento local.

Suas responsabilidades englobam:

• Roteamento inter-VLAN (comunicação entre diferentes VLANs).
• Filtragem de tráfego e aplicação de políticas de segurança (ACLs - Access Control Lists).
• Resumo de rotas (Route Summarization) para diminuir a carga no Core.
• Implementação de redundância e balanceamento de carga.

Camada Core (Núcleo)

A Camada Core é a espinha dorsal (backbone) da rede. Seu único objetivo é mover grandes quantidades de dados o mais rápido possível. Ela não deve realizar filtragens complexas ou roteamento inter-VLAN, pois isso atrasaria o tráfego.

Características do Core:

• Alta velocidade e baixíssima latência.
• Conexões de fibra óptica de alta capacidade (10Gbps, 40Gbps, 100Gbps).
• Redundância extrema (se um switch Core falhar, a rede inteira pode parar).
• Geralmente utiliza protocolos como agregação de link para multiplicar a largura de banda.

Por que utilizar o Modelo Hierárquico?

Ao abandonar redes planas e adotar este modelo, evoluindo além das topologias de rede mais simples, as corporações ganham benefícios cruciais:

• Escalabilidade: Adicionar novos usuários ou prédios significa apenas plugar novos switches de acesso e distribuição, sem tocar no Core.
• Facilidade de Manutenção: Problemas são isolados rapidamente. Se um setor perde conexão, o engenheiro sabe exatamente em qual switch de acesso ou distribuição procurar.
• Desempenho Otimizado: Como o tráfego pesado fica no Core e o processamento de políticas fica na Distribuição, os gargalos de rede são virtualmente eliminados.

Modelo de 3 Camadas vs. Core Colapsado (Collapsed Core)

Em empresas de pequeno e médio porte, implementar três camadas físicas distintas pode ser muito caro. Nesses casos, a Cisco recomenda a arquitetura de Core Colapsado (Collapsed Core).

No modelo de Core Colapsado, as funções da Camada Core e da Camada de Distribuição são combinadas em um único dispositivo (ou cluster de switches). A rede passa a ter apenas duas camadas físicas: Acesso e Distribuição/Core. Isso reduz custos com hardware mantendo a lógica hierárquica e a eficiência do roteamento.

Perguntas Frequentes

1. É obrigatório ter equipamentos Cisco para usar o modelo hierárquico?

Não. Embora o modelo tenha sido criado e popularizado pela Cisco, ele é um padrão de design de arquitetura lógica. Você pode aplicar os conceitos de Acesso, Distribuição e Core usando equipamentos de qualquer fabricante, como Juniper, Aruba ou Huawei.

2. O que acontece se a Camada Core falhar?

A Camada Core é o coração da rede. Se ela falhar completamente, a comunicação entre diferentes partes da rede (e o acesso à internet) será interrompida. Por isso, a Camada Core é sempre projetada com alta disponibilidade, utilizando no mínimo dois switches robustos trabalhando em conjunto.

3. Onde os firewalls são posicionados nesse modelo?

Os firewalls corporativos geralmente são posicionados na borda da rede (Edge), logo acima da Camada Core, conectando a rede interna à internet. Em redes modernas de grande escala, firewalls internos também podem ser conectados à Camada de Distribuição para inspecionar tráfego leste-oeste (entre departamentos).
