O diagnóstico de hardware a olho nu é o passo inicial e essencial na manutenção de eletrônicos, permitindo identificar falhas críticas como capacitores estufados, baterias de íon-lítio inchadas, componentes carbonizados e trilhas oxidadas antes mesmo do uso de ferramentas de medição. Essa inspeção visual evita que equipamentos danificados sejam energizados, prevenindo curtos-circuitos mais graves e garantindo a segurança do usuário contra riscos químicos e térmicos.
Principais Aprendizados
- A inspeção visual é um procedimento normatizado globalmente que previne falhas catastróficas em placas de circuito.
- Baterias inchadas contêm gases tóxicos e inflamáveis, apresentando risco iminente de incêndio se perfuradas.
- A ausência de estufamento ou vazamento em um capacitor não garante que o componente esteja saudável.

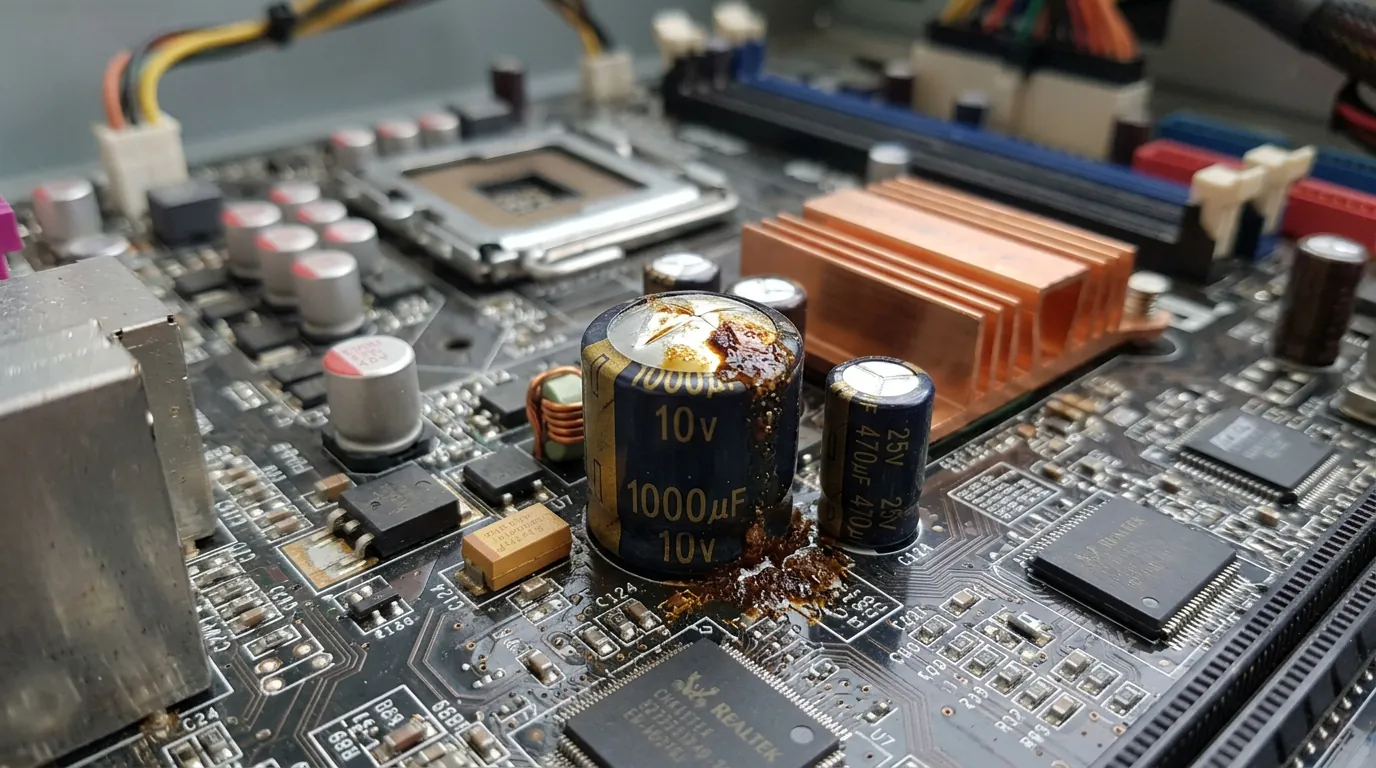

A "Praga dos Capacitores" e o Estufamento
Entre os anos de 1999 e 2007, a indústria de tecnologia enfrentou uma crise conhecida como a "Praga dos Capacitores" (Capacitor Plague). O problema foi desencadeado pelo uso de uma fórmula de eletrólito incompleta, fruto de espionagem industrial, que gerava corrosão interna e acúmulo de gás. O resultado era o estufamento e o vazamento em massa desses componentes.
Para evitar que um capacitor exploda como um projétil devido à pressão interna, os fabricantes incluem um mecanismo de segurança. No topo dos capacitores eletrolíticos cilíndricos, existem marcações em formato de "K", "X" ou "T". Trata-se de um ponto de ruptura intencional (vent) projetado para se abrir e liberar a pressão do gás de forma controlada. Por isso, antes de testar uma fonte ou uma placa-mãe, a verificação do topo desses cilindros é obrigatória.
Baterias Inchadas: O Perigo das "Spicy Pillows"
Outro defeito visual inconfundível é o inchaço de baterias de íon-lítio e polímero de lítio, fenômeno popularmente apelidado de "spicy pillow" (travesseiro picante). Isso ocorre devido à decomposição do eletrólito líquido, que se transforma em gás quando exposto a envelhecimento, sobrecarga ou calor excessivo. Manter a temperatura segura do equipamento é vital para retardar esse processo.
O invólucro (pouch) incha justamente para conter esse gás e evitar uma explosão imediata. O consenso absoluto da área de tecnologia é que uma bateria nesse estado é lixo tóxico perigoso. Se o invólucro for perfurado e o lítio entrar em contato com o oxigênio ou a umidade do ar, ocorre uma reação violenta conhecida como fuga térmica (thermal runaway), resultando em incêndio imediato.
Inspeção Visual Profissional e a Norma IPC-A-610
Na indústria, olhar para uma placa não é um ato empírico, mas um processo rigorosamente normatizado. A inspeção visual de placas de circuito impresso (PCBA) é regida globalmente pelo padrão IPC-A-610, que define os critérios exatos para aceitação ou rejeição de soldas, orientação de componentes e limpeza.
Esse padrão divide os eletrônicos em três classes de rigor visual:
- Classe 1: Produtos gerais, onde a estética não importa tanto quanto a função básica (ex: brinquedos eletrônicos).
- Classe 2: Equipamentos de serviço dedicado, que exigem maior durabilidade e operação ininterrupta.
- Classe 3: Equipamentos críticos ou de alta performance (aeroespacial, médico e militar), onde falhas visuais mínimas geram rejeição imediata da placa.

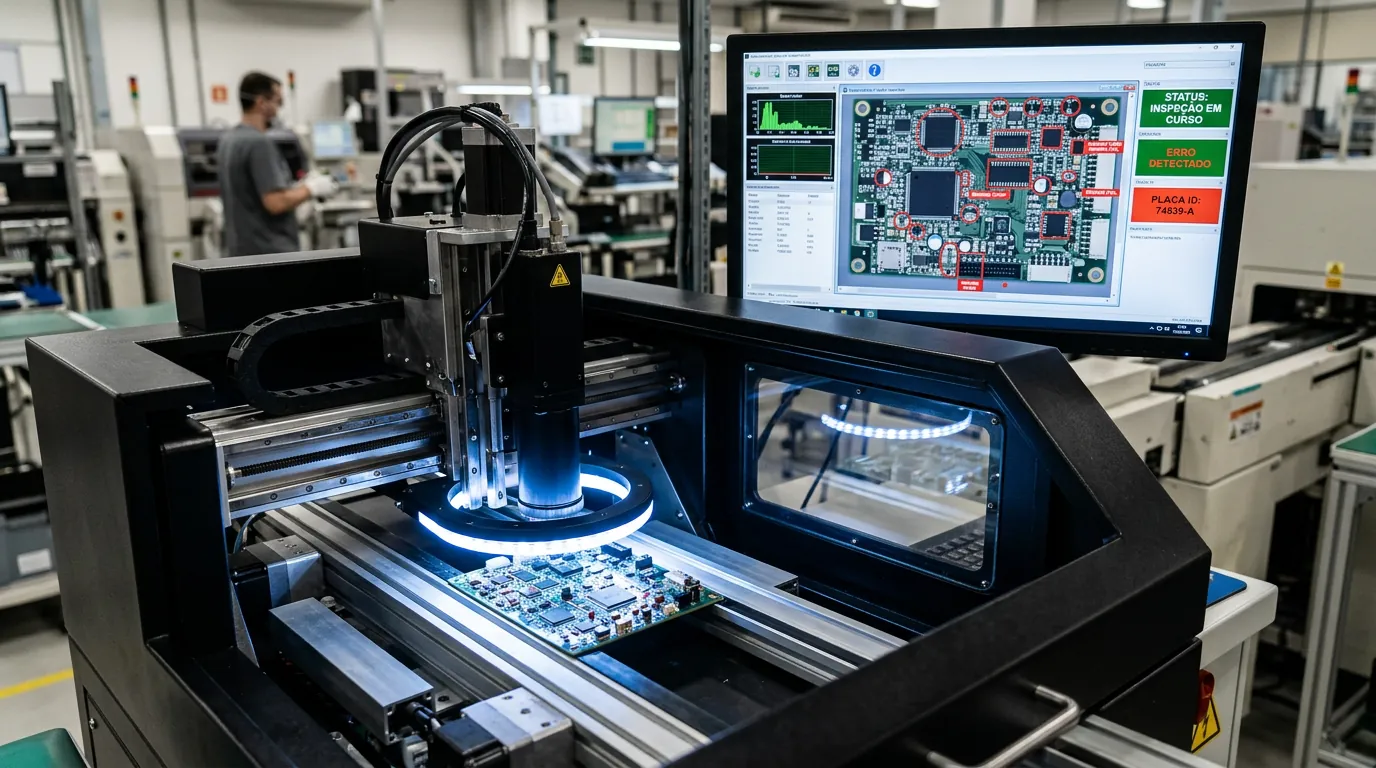

Na fabricação moderna, defeitos que o olho humano pode deixar passar são identificados por máquinas de Inspeção Óptica Automatizada (AOI), que usam câmeras de alta resolução para comparar a placa montada com o projeto original.
Mitos Comuns e o Debate do Recapping
Existem diversos mitos perigosos envolvendo o diagnóstico visual. O maior deles é a crença de que é possível consertar uma bateria estufada furando-a com uma agulha para "tirar o ar". Como o interior contém gases inflamáveis, essa ação rompe as camadas internas, causa curto-circuito e expõe o lítio ao oxigênio, gerando fogo quase instantâneo.
Outro mito comum é assumir que, se um capacitor não está estufado nem vazando, ele está perfeito. Na prática, a avaliação técnica exige cautela: capacitores podem secar internamente ou sofrer alteração drástica de capacitância e resistência em série equivalente (ESR) sem apresentar nenhuma deformação física.
Troca Pontual vs. Recapping Total
Quando um capacitor estufado é encontrado, há um debate técnico em aberto sobre o procedimento correto. A troca pontual (apenas do componente danificado) é mais barata e rápida. No entanto, o consenso entre especialistas em eletrônica aponta que, se um capacitor falhou por idade ou defeito de lote, os capacitores vizinhos da mesma linha de tensão provavelmente estão com a ESR alterada e falharão em breve. Nesses casos, a recomendação técnica mais robusta é a troca de todos os capacitores daquela linha, processo conhecido como recapping.
Perguntas Frequentes
O que causa o estufamento de um capacitor na placa-mãe?
O estufamento é causado pelo acúmulo de gás interno devido à degradação ou fervura do eletrólito. Isso geralmente ocorre por envelhecimento natural do componente, calor excessivo no gabinete ou uso de capacitores de baixa qualidade com fórmulas químicas instáveis.
O que devo fazer se encontrar uma bateria de notebook ou celular inchada?
Desligue o aparelho imediatamente e desconecte-o da tomada. Não tente carregar, pressionar ou furar a bateria. Ela deve ser removida com extremo cuidado (se for removível) e levada a um ponto de descarte adequado para lixo eletrônico tóxico.
É possível diagnosticar qualquer defeito de hardware apenas a olho nu?
Não. A inspeção visual identifica danos físicos óbvios, como componentes queimados, oxidação, soldas frias e estufamentos. No entanto, falhas lógicas, curtos internos em chips e degradação de capacitância exigem equipamentos de medição como multímetros, osciloscópios e medidores de ESR.
Fontes
- Wikipedia — Capacitor plague
- TechRadar — What is a spicy pillow and what should you do if you find one?
- Ufine Battery — What is a spicy pillow and what causes it?
- Ariat-Tech — Understanding IPC-A-610 Standard
- BitFixIt — Spicy Pillows: What are they and why do they happen?
