Para testar uma fonte de PC com clipe e multímetro, desconecte-a totalmente da placa-mãe e dos periféricos, insira um clipe de papel metálico entre o pino 16 (sinal PS_ON#) e qualquer pino de aterramento do cabo principal de 24 pinos para forçar a inicialização. Em seguida, com a fonte ligada à tomada, configure o multímetro para a escala de 20V em corrente contínua (DCV) e meça os terminais de saída, verificando se as linhas de +12V, +5V e +3.3V estão entregando a tensão correta dentro das tolerâncias do padrão ATX.
Principais Aprendizados
- O "teste do clipe" simula o comando da placa-mãe ao fechar um curto-circuito seguro entre o pino de acionamento (PS_ON#) e o aterramento (Ground).
- A medição com multímetro exige a configuração em Corrente Contínua (DCV ou VDC) na escala de 20V, aferindo individualmente as linhas de tensão.
- O método comprova que o circuito primário funciona, mas não atesta a estabilidade da fonte sob carga máxima exigida por processadores e placas de vídeo.
O Teste do Clipe (Jump-Start): Como Ligar a Fonte Fora do PC
As fontes de alimentação baseadas no padrão ATX não ligam simplesmente ao serem conectadas na tomada. Elas aguardam um sinal lógico da placa-mãe. O teste do clipe, tecnicamente chamado de jump-start, consiste em forçar esse sinal manualmente.

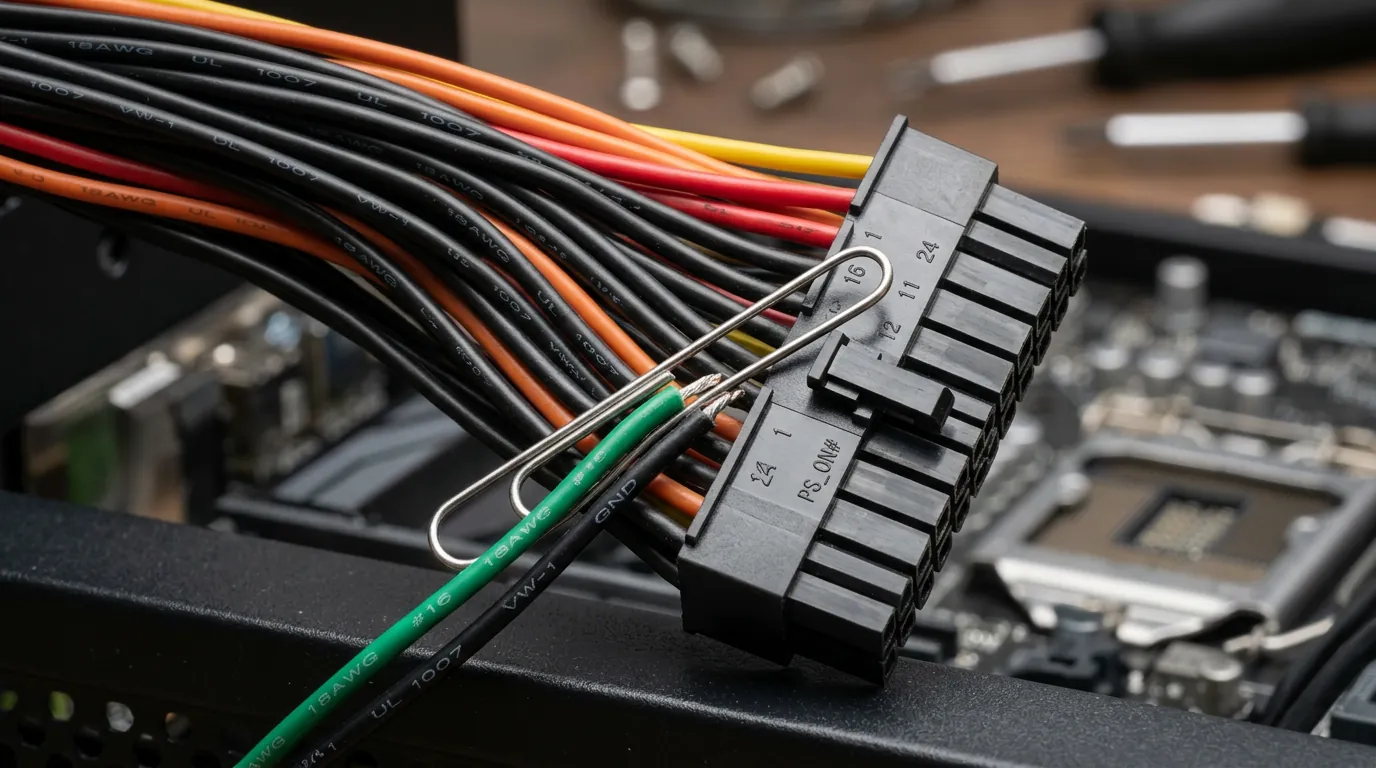

Para realizá-lo, localize o conector principal de 24 pinos. A conexão deve ser feita entre o pino 16 (responsável pelo sinal PS_ON#, tradicionalmente associado ao fio verde) e qualquer pino de aterramento (Ground/COM, tradicionalmente os fios pretos, como os pinos 15 ou 17). Ao inserir um clipe de papel em formato de "U" conectando esses dois pontos e ligar a chave traseira da fonte, o relé interno deve atracar e a fonte iniciará a operação.
Existe um mito comum de que segurar o clipe metálico durante esse processo pode causar um choque elétrico letal. Na realidade, os cabos de saída da fonte operam em baixa tensão contínua (no máximo 12 Volts). Essa tensão é insuficiente para romper a resistência da pele humana, tornando o manuseio externo totalmente seguro. O risco de choque grave existe apenas no interior da carcaça metálica da fonte, onde ficam os capacitores primários de alta tensão.
Vale ressaltar um detalhe comportamental: conforme documentado em guias de diagnóstico da Corsair, muitas fontes modernas de alta eficiência possuem o modo "Zero RPM" (Fanless). Nesses modelos, durante o teste do clipe, a ventoinha gira apenas por um breve instante ao ligar e logo para. O consenso da área aponta que isso é um comportamento normal de fábrica, e não um sintoma de fonte queimada. Apenas a medição com o multímetro poderá confirmar o real estado do equipamento.
Desligamentos abruptos causados por falhas elétricas invisíveis podem corromper o sistema operacional. Se a fonte for trocada e o Windows continuar instável, a recomendação técnica é rodar utilitários de reparo como chkdsk, sfc e DISM para restaurar a integridade do disco.
Como Medir as Tensões com o Multímetro

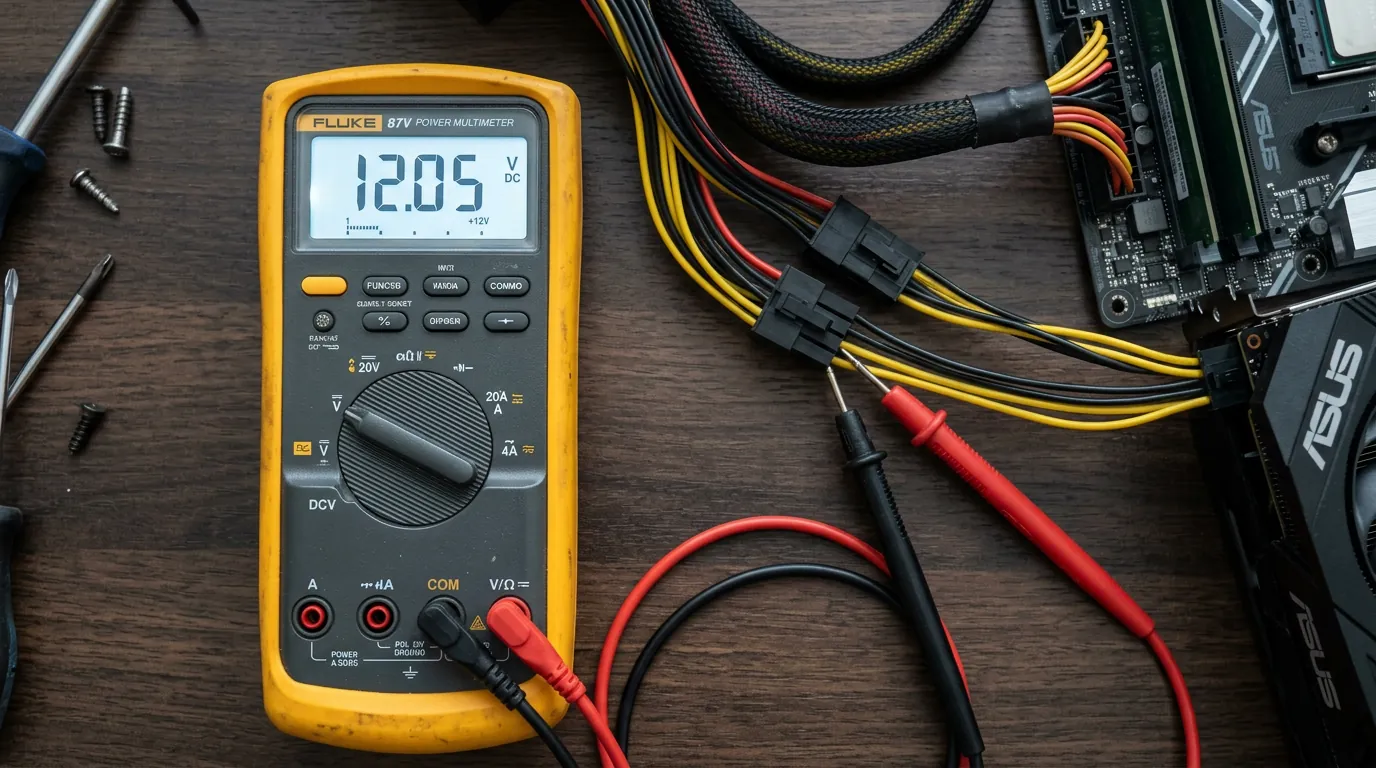

Com a fonte ligada via clipe, o próximo passo é aferir as linhas de tensão (voltage rails). O multímetro deve ser configurado no modo de Tensão Contínua (frequentemente marcado como DCV, VDC ou um "V" com linhas retas e tracejadas), selecionando a escala de 20V.
A ponta de prova preta do multímetro deve ser inserida em qualquer pino de aterramento (fio preto) do conector ATX ou EPS. A ponta de prova vermelha será usada para testar os demais pinos individualmente. As tensões esperadas são:
- Linha de +12V: Fios amarelos (alimentam CPU, placa de vídeo e motores de discos).
- Linha de +5V: Fios vermelhos (alimentam USBs, SSDs SATA e lógica de placas).
- Linha de +3.3V: Fios laranjas (alimentam memória RAM e chipset via placa-mãe).
As leituras não precisam cravar exatos 12.00V ou 5.00V. Segundo a documentação oficial do padrão ATX 3.0 da Intel, as linhas de +5V e +3.3V possuem uma tolerância de ±5%. Já para a linha de +12V, a especificação ATX 3.0 afrouxou a tolerância, permitindo uma queda de até -7% (chegando a 11.16V) para acomodar os severos picos de energia (power excursions) gerados por placas de vídeo de altíssimo desempenho.
Se as voltagens estiverem muito abaixo dessas margens, o equipamento não funcionará corretamente. Por exemplo, quedas drásticas na linha de 12V podem impedir a rotação adequada dos pratos magnéticos, resultando em um HD fazendo barulho metálico constante antes do sistema travar.
A Limitação do Teste (Sem Carga) e o Novo Padrão ATX12VO
Embora essencial, o teste do clipe com multímetro possui uma limitação técnica inerente: ele é um teste sem carga (no-load). O consenso da área de engenharia de hardware estabelece que capacitores degradados podem apresentar tensões perfeitas no multímetro quando a fonte está operando em vazio. No entanto, ao ser conectada a um sistema exigindo 400W reais, a fonte pode sofrer um fenômeno conhecido como v-droop severo, desarmando as proteções internas e desligando o PC.
Portanto, aprovar no teste do clipe garante que a fonte não está completamente "morta", mas não garante que ela suportará estresse. Além disso, o diagnóstico de hardware passa por uma transição. A Intel introduziu recentemente o padrão ATX12VO (12 Volts Only), que elimina as linhas de 3.3V e 5V da fonte, transferindo a conversão para a própria placa-mãe. Nesse novo padrão, o conector principal cai de 24 para apenas 10 pinos, alterando a pinagem do sinal PS_ON# e tornando o teste do clipe tradicional obsoleto para esses sistemas específicos.
Perguntas Frequentes
Posso tomar choque fazendo o teste do clipe na fonte?
Não. Os cabos externos da fonte de alimentação de um PC operam em baixa tensão contínua (no máximo 12V). Essa voltagem não tem força para ultrapassar a resistência natural da pele humana, tornando o toque no clipe seguro. O risco letal existe apenas ao desmontar e abrir a carcaça metálica da fonte.
A ventoinha da fonte girou no teste do clipe e depois parou, ela está queimada?
Provavelmente não. Fontes modernas de alta qualidade contam com o modo "Zero RPM", projetado para manter a ventoinha desligada em baixas temperaturas ou quando não há carga no sistema (como durante o teste do clipe). O giro inicial serve apenas como uma autochecagem do motor da ventoinha.
O teste do clipe funciona em fontes novas com padrão ATX12VO?
Não com a pinagem tradicional. O padrão ATX12VO substitui o clássico cabo de 24 pinos por um conector de 10 pinos, mudando completamente a posição do sinal de acionamento. Aplicar a regra do "pino 16" em uma fonte ATX12VO não funcionará e pode causar curtos indesejados.
