Para testar um cabo de rede sem um testador profissional, você deve combinar três métodos acessíveis: a inspeção visual dos conectores RJ45, o teste de continuidade pino a pino usando um multímetro e a execução de testes lógicos, como o comando de ping para o IP do roteador ou o uso de ferramentas de diagnóstico via software (como o Virtual Cable Tester presente em roteadores modernos). Essas abordagens permitem identificar quebras nos fios, curtos-circuitos e problemas de crimpagem, resolvendo a grande maioria das falhas de conexão de nível físico sem a necessidade de equipamentos caros.
Principais Aprendizados
- A inspeção visual é a primeira linha de defesa para identificar pinos tortos, oxidação ou danos na capa do cabo.
- O teste com multímetro deve verificar a continuidade elétrica pino a pino, e não apenas a resistência total, para detectar falhas de pinagem.
- Softwares modernos e comandos de sistema operacional, como o `ethtool` no Linux, podem usar refletometria (TDR) para localizar a distância exata de um rompimento no cabo.

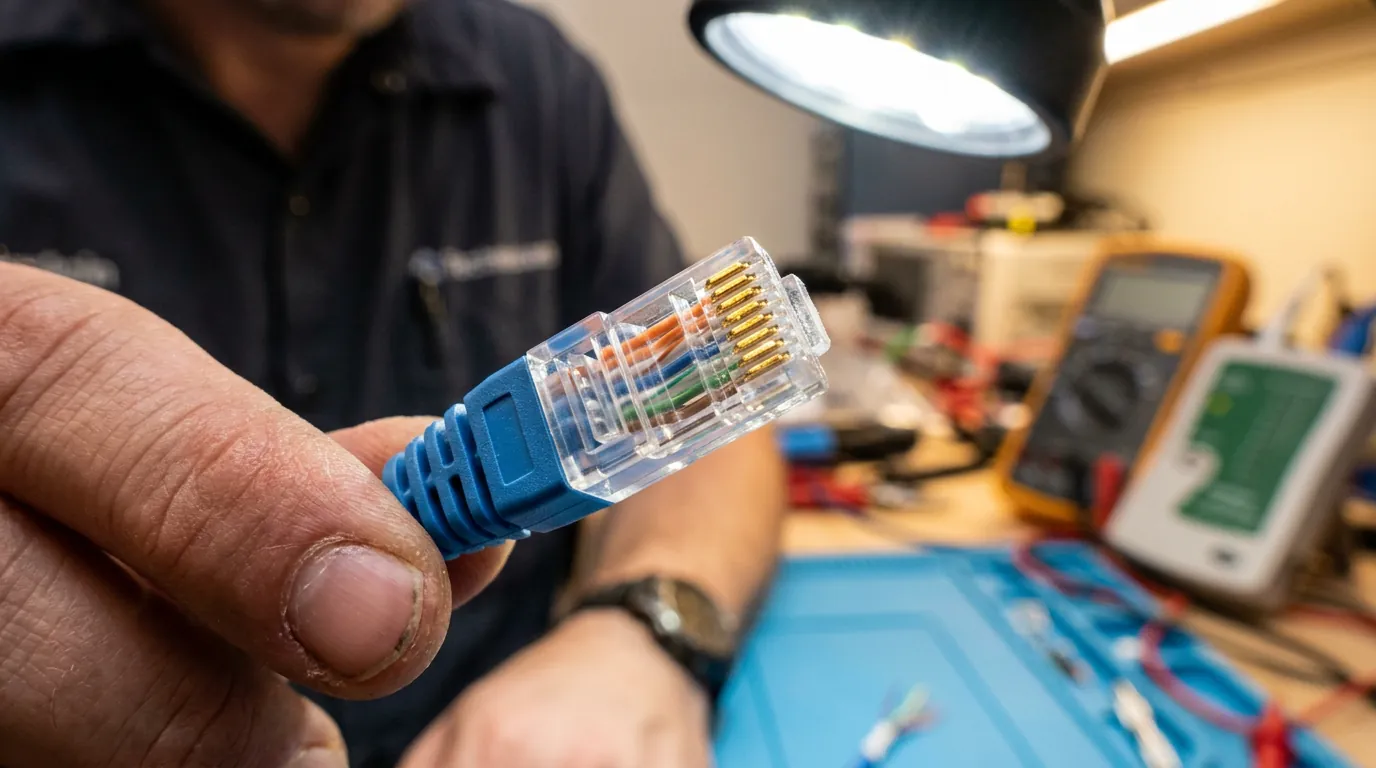

O Primeiro Passo: Inspeção Visual e Física
Antes de recorrer a ferramentas ou comandos, a recomendação técnica é sempre iniciar pela inspeção visual do hardware. O objetivo é identificar problemas mecânicos evidentes que causam mau contato. Segundo o Leo Network Group, deve-se examinar atentamente os conectores RJ45 em busca de pinos de metal tortos ou oxidados. Além disso, a capa plástica do cabo não deve apresentar rasgos ou deformações severas, que muitas vezes indicam que os fios internos de cobre foram esmagados ou rompidos.
Teste Lógico Básico: O Jeito Certo de Usar o Ping
Um método lógico eficaz e que não exige ferramentas extras é conectar o cabo suspeito entre o computador e o roteador e disparar o comando ping. Se o sistema relatar o recebimento de pacotes sem perdas (packet loss), há comunicação de dados ativa trafegando pelo cabo.
No entanto, existe um erro técnico comum propagado na internet: a instrução de conectar dois PCs com um cabo e digitar ping 127.0.0.1. O endereço 127.0.0.1 é o localhost (loopback). Esse comando testa exclusivamente a pilha TCP/IP do próprio sistema operacional. O sinal sequer chega à placa de rede (NIC) e, consequentemente, não passa pelo cabo físico. Para que o teste seja válido, é obrigatório pingar o endereço IP do dispositivo de destino (como 192.168.1.1 para a maioria dos roteadores). Ferramentas avançadas, como o ping do PowerShell, também podem ser úteis para verificar a conectividade além do ICMP básico.

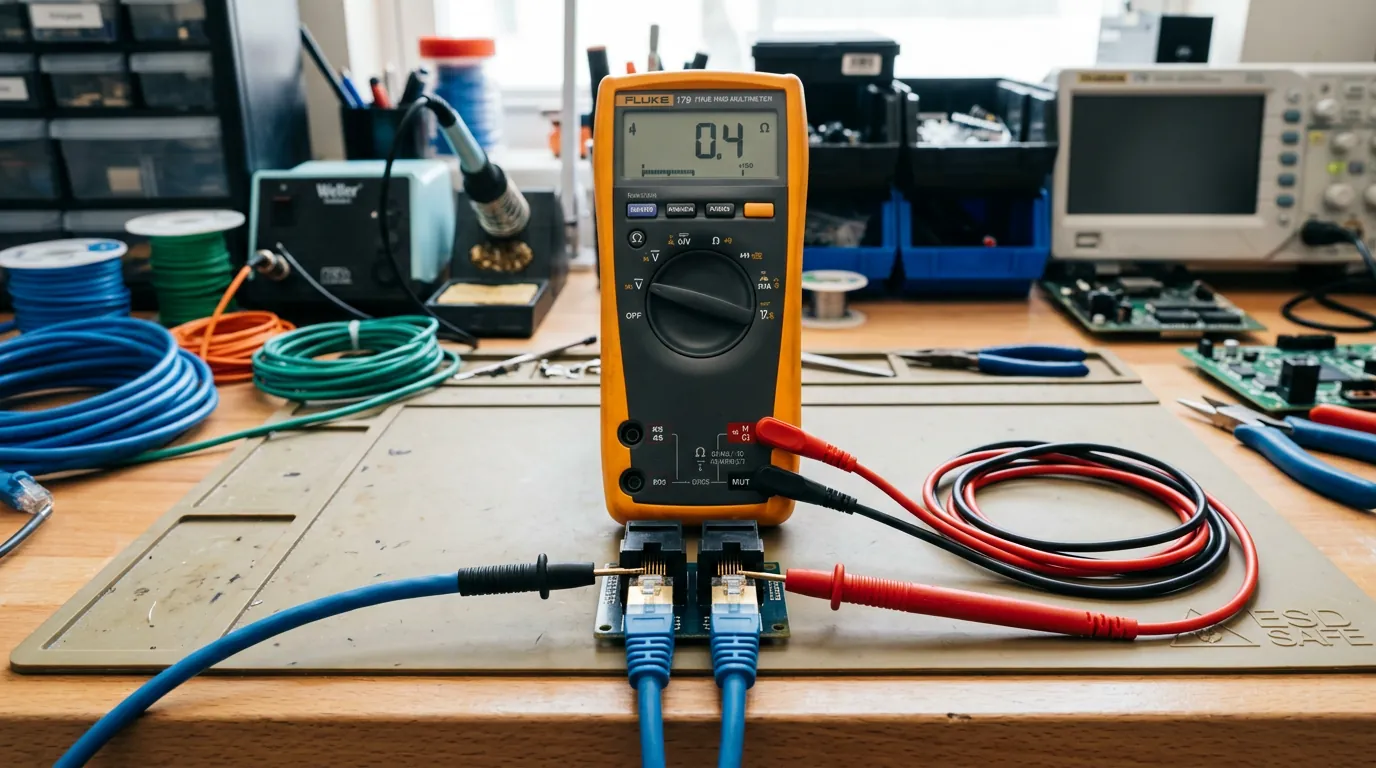

Como Testar a Continuidade com um Multímetro
A integridade física de um cabo Ethernet pode ser atestada utilizando um multímetro comum configurado na escala de continuidade (aquela que emite um bipe sonoro). Este método é semelhante ao usado para testar uma fonte de PC, buscando confirmar se a corrente elétrica consegue viajar de uma ponta a outra sem interrupções.
Na prática, o mais indicado é colocar as duas pontas do cabo lado a lado e tocar com as pontas de prova do multímetro os pinos correspondentes (pino 1 com pino 1, pino 2 com pino 2, e assim sucessivamente até o pino 8). A emissão do bipe confirma a continuidade elétrica daquele fio específico. A ausência do som indica um fio rompido (open).
Um erro frequente é usar o multímetro apenas para medir a resistência total do cabo agrupado. Isso falha em detectar o problema de split pairs (fios trocados), onde há continuidade elétrica, mas a pinagem não respeita os padrões TIA/EIA-568A ou 568B, o que fatalmente derrubará a velocidade da rede por excesso de interferência.
Diagnóstico Avançado via Software: VCT e TDR
O avanço dos chips PHY (Physical Layer) embutidos em placas de rede, roteadores e switches modernos introduziu recursos de diagnóstico avançados nativos. A tecnologia Virtual Cable Tester (VCT), baseada em Refletometria no Domínio do Tempo (TDR), permite identificar descontinuidades de impedância no cabo.
De acordo com documentações técnicas publicadas pela Aichiplink, muitos roteadores já oferecem o VCT acessível diretamente por suas interfaces web. No ambiente Linux, a partir do kernel 5.10, a ferramenta ethtool suporta os comandos --cable-test e --cable-test-tdr. Esses comandos instruem a placa de rede a enviar pulsos elétricos pelo cabo e medir o tempo que o reflexo leva para voltar, conseguindo não apenas detectar curtos e fios rompidos, mas também estimar a distância exata até a falha.
Vale ponderar que esse recurso depende de hardware. Se o driver PHY da placa de rede não tiver suporte implementado para VCT, o comando retornará "Unsupported Operation".
Limitações: Por Que Isso Não Substitui um Certificador Profissional
Apesar da eficácia das ferramentas de software e do multímetro para encontrar falhas de Nível 1 (camada física), o consenso da área de engenharia de redes é claro: nenhum método improvisado ou VCT substitui um certificador de cabos profissional (como os equipamentos da Fluke Networks).
As ferramentas baseadas em TDR das placas de rede não conseguem medir métricas críticas de performance, como perda de inserção (insertion loss), nem caracterizar interferências complexas como crosstalk (NEXT/FEXT) segundo as normas rigorosas da TIA/EIA. Em suma, esses métodos diagnosticam se o cabo "funciona", mas não certificam a qualidade da instalação para suportar a capacidade máxima da rede em ambientes corporativos.
Perguntas Frequentes
Posso testar um cabo de rede fazendo ping no 127.0.0.1?
Não. O endereço 127.0.0.1 é o localhost. O comando ping 127.0.0.1 testa apenas o funcionamento interno do sistema operacional e da placa de rede do próprio computador, sem enviar nenhum sinal pelo cabo de rede conectado.
O que é o Virtual Cable Tester (VCT)?
O VCT é uma tecnologia embutida em chips de rede modernos que utiliza Refletometria no Domínio do Tempo (TDR) para detectar falhas físicas em cabos de rede, como rompimentos e curtos, podendo estimar a que distância o problema ocorreu.
Um teste com multímetro garante que o cabo de rede está perfeito?
Não. O multímetro atesta apenas a continuidade elétrica (se o fio não está quebrado). Ele não detecta se a pinagem foi feita fora do padrão (o que causa interferência) nem certifica a capacidade do cabo de transmitir dados em altas velocidades sem perda de pacotes.
Fontes
- Aichiplink — Artigo técnico sobre VCT e TDR em chips Marvell
- Leo Network Group — Guia de testes básicos e inspeção visual
- ServerFault — Discussão técnica sobre suporte de hardware ao ethtool cable test
- Turris Forum — Testes práticos de TDR em roteadores
