O Debug LED e os códigos de POST Card indicam a etapa exata em que o Power-On Self-Test (POST) da placa-mãe travou durante a inicialização do computador. Enquanto os LEDs apontam falhas amplas em grupos de componentes (processador, memória, vídeo ou disco), os displays hexadecimais fornecem códigos específicos gerados pela BIOS, permitindo um diagnóstico preciso da falha de hardware sem a necessidade de testar peça por peça.
Principais Aprendizados
- O sistema EZ Debug LED segue uma sequência fixa (CPU, DRAM, VGA, BOOT); o componente defeituoso é aquele onde a luz permanece acesa.
- Placas de diagnóstico (POST Cards) baratas para slots PCIe não funcionam em placas-mãe modernas porque o sinal de erro (LPC) não é mais enviado para esses conectores.
- Códigos hexadecimais assustadores, como o "00" ou "53", muitas vezes representam problemas simples de resolver, como pinos sujos ou conflitos de memória, e não necessariamente hardware queimado.
EZ Debug LED: A Sequência de Inicialização

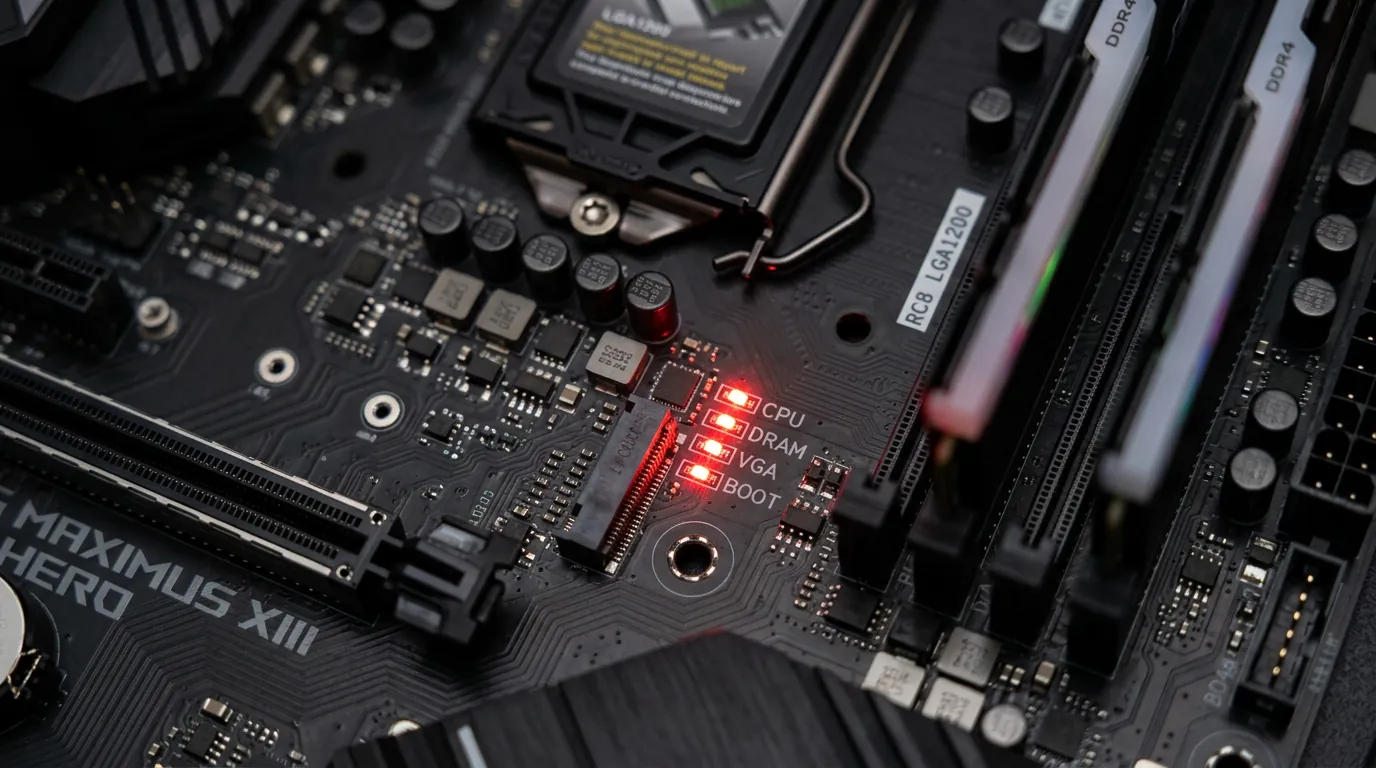

A maioria das placas-mãe modernas adotou um sistema simplificado de diagnóstico visual composto por quatro pequenos LEDs, geralmente localizados próximos aos slots de memória ou ao conector de energia de 24 pinos. Durante o processo de inicialização, a BIOS (seja AMI ou AGESA) realiza testes físicos e lógicos em uma ordem estrita: CPU → DRAM → VGA → BOOT.
Se o sistema travar, o LED correspondente à etapa que falhou permanecerá aceso, indicando onde a sequência foi interrompida. Um erro comum de interpretação ocorre com o último indicador. Um LED "BOOT" aceso raramente indica uma falha de hardware grave. Na verdade, ele sinaliza apenas que a BIOS passou por todos os testes físicos com sucesso, mas não encontrou um sistema operacional ou um dispositivo de armazenamento com setor de inicialização válido, conforme documentado no Fórum Oficial da MSI.
Da mesma forma, ao se deparar com o LED da CPU aceso, é vital verificar a integridade da montagem antes de condenar o chip. Pinos tortos no soquete, BIOS desatualizada ou o esquecimento de plugar o cabo EPS de 12V da fonte são causas frequentes. Além disso, problemas de superaquecimento logo na partida podem interromper o POST, tornando útil entender a temperatura segura de CPU para evitar desligamentos de proteção imediatos.
Display Hexadecimal e os Códigos POST (Port 80h)
Placas-mãe voltadas para entusiastas (comercializadas com recursos como ASUS Q-Code ou ASRock Dr. Debug) substituem ou complementam os quatro LEDs por um display de sete segmentos de dois dígitos. Os números exibidos ali não são aleatórios: eles são enviados pela BIOS para um endereço de I/O específico conhecido como Port 80h (ou 0080h).
Cada fabricante de BIOS possui sua própria tabela de códigos, mas alguns padrões se mantêm. O código hexadecimal "53", por exemplo, é infame em placas-mãe baseadas em BIOS AMI (como as da ASUS). O consenso da área técnica aponta que ele indica um erro de inicialização de memória (Memory initialization error). Geralmente, é causado por módulos de RAM incompatíveis (fora da lista QVL), falha no treinamento de velocidade de perfis XMP/EXPO, ou contatos sujos, conforme relatos consolidados no Fórum Tom's Hardware. Nesses casos, antes de acionar a garantia, a recomendação técnica é limpar os contatos e rodar o MemTest86 em outro PC para validar os pentes.
Por Que os POST Cards PCIe Pararam de Funcionar?
Historicamente, técnicos de informática utilizavam placas de diagnóstico (POST Cards) espetadas em slots PCI convencionais para ler os códigos da Port 80h em placas-mãe que não possuíam display integrado. No entanto, há uma controvérsia recorrente: usuários compram POST Cards baratos para slots PCIe (PCI Express) esperando o mesmo resultado em PCs modernos, apenas para se depararem com displays que não acendem ou mostram códigos sem sentido.
A explicação é arquitetural. O barramento responsável por carregar os dados da Porta 80h, chamado LPC (Low Pin Count), não é mais roteado para os slots PCIe convencionais pelos chipsets atuais. Segundo análises técnicas do portal Hackaday, essas placas de diagnóstico baratas tornaram-se obsoletas para o consumidor final.
Para contornar essa limitação arquitetural, o procedimento correto hoje exige o uso de POST Cards adaptados que se conectam ao header TPM (Trusted Platform Module) ou ao header LPC da placa-mãe. Esses conectores internos são os únicos que ainda mantêm acesso direto ao barramento necessário para ler as instruções da BIOS. Se a placa não der sinal de vida sequer para iniciar os códigos, o problema pode ser elétrico primário, sendo prudente testar uma fonte de PC antes de prosseguir.
Mitos Comuns no Diagnóstico de Hardware
A interpretação dos códigos de erro frequentemente esbarra em mitos que levam a substituições desnecessárias de peças. A avaliação técnica exige separar o que é sintoma do que é causa raiz:
- Mito do Código 00 (ou D0): É comum acreditar que esse código significa que a placa-mãe está definitivamente morta. Na realidade, ele indica que a CPU não está passando o controle para a BIOS. Isso pode ocorrer por um curto-circuito físico (como o cooler apertado demais entortando as trilhas da placa) ou corrupção severa de firmware, reversível via Clear CMOS ou BIOS Flashback.
- Mito do Diagnóstico Eletrônico: Acredita-se que um POST Card dirá exatamente qual componente eletrônico (capacitor, resistor) falhou. Na prática, o POST Card indica apenas a última instrução lógica de software (BIOS) executada com sucesso. Ele não faz diagnóstico de integridade de trilhas ou VRMs. Se um equipamento não liga absolutamente nada, os princípios de isolamento de falha são os mesmos de quando um notebook não carrega: deve-se aferir as tensões primárias com um multímetro.
Perguntas Frequentes
O que significa o LED VGA aceso na placa-mãe?
O LED VGA aceso indica que a placa-mãe não conseguiu detectar um processador gráfico válido. Isso pode acontecer se a placa de vídeo dedicada estiver mal encaixada, sem os cabos de energia PCI-e conectados, ou se você estiver usando um processador sem vídeo integrado (sufixo 'F' na Intel, por exemplo) e conectou o cabo do monitor diretamente na placa-mãe.
Por que meu POST Card PCIe não mostra os códigos na placa-mãe nova?
Porque as placas-mãe modernas não enviam mais o sinal do barramento LPC (onde trafegam os dados da Port 80h) para os slots PCI Express. Para ler códigos POST em placas atuais sem display nativo, é necessário utilizar um POST Card compatível com o conector TPM ou LPC da placa-mãe.
O código 00 na placa-mãe ASUS tem conserto?
Sim, muitas vezes tem conserto. O código 00 indica que a CPU não iniciou. Antes de condenar o hardware, a recomendação é afrouxar os parafusos do cooler (para evitar empenamento da placa), verificar pinos tortos no soquete, realizar um Clear CMOS e tentar atualizar a BIOS via USB Flashback, pois corrupção de firmware também gera este código.
