O gargalo de performance entre setores 512e e 4Kn ocorre quando uma partição em um disco de emulação (512e) não está perfeitamente alinhada aos limites físicos de 4 Kilobytes do hardware, forçando o disco a executar um ciclo extra de leitura e reescrita para cada operação, o que derruba drasticamente a velocidade de entrada e saída (I/O).
Principais Aprendizados
- Discos 512e emulam setores antigos de 512 bytes, enquanto os 4Kn operam nativamente em 4K sem camadas de emulação.
- O desalinhamento de partição ativa o ciclo Read-Modify-Write (RMW), multiplicando o esforço mecânico e destruindo as taxas de escrita randômica.
- Controladoras RAID corporativas não permitem misturar discos 512e e 4Kn no mesmo array devido à incompatibilidade de blocos lógicos.

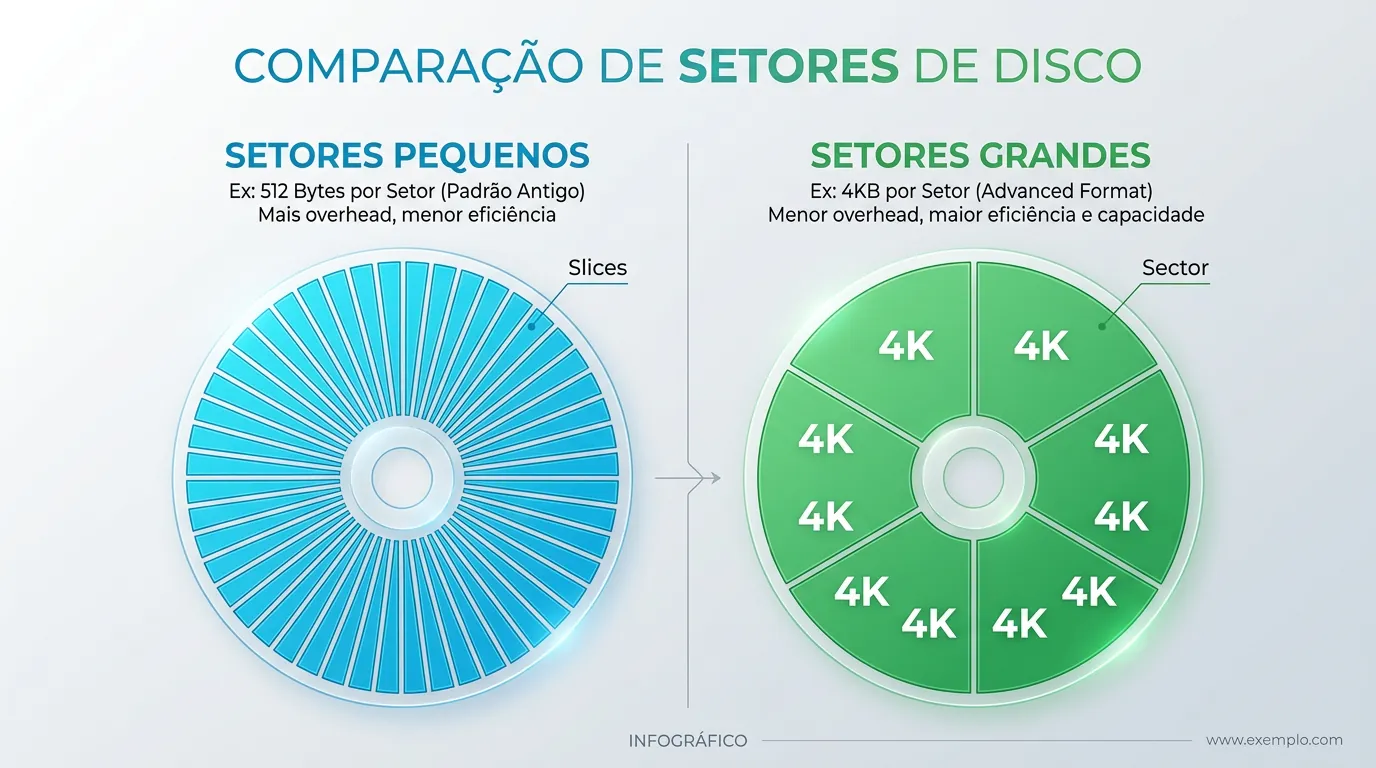

Entendendo o Advanced Format: De 512n para 4K
A transição da indústria de armazenamento para setores maiores ocorreu formalmente em 2010, quando a IDEMA (International Disk Drive Equipment and Materials Association) formulou o padrão Advanced Format (AF). Até então, o padrão absoluto era o 512n (Native), onde os setores físicos e lógicos possuíam 512 bytes. A mudança para setores físicos de 4 Kilobytes (4096 bytes) trouxe ganhos substanciais: aumentou a eficiência de formatação em 7% a 11% ao reduzir o espaço desperdiçado entre os setores e permitiu expandir o campo de correção de erros (ECC) de 50 para 100 bytes.
No entanto, para evitar que sistemas operacionais e hardwares legados parassem de funcionar da noite para o dia, a indústria criou os discos 512e (512-byte emulation). O hardware físico grava em blocos de 4K, mas o firmware do disco informa ao sistema operacional que os setores lógicos são de 512 bytes. Hoje, a evolução final é o 4Kn (4K Native), onde o disco reporta e grava nativamente em 4K, eliminando a emulação.

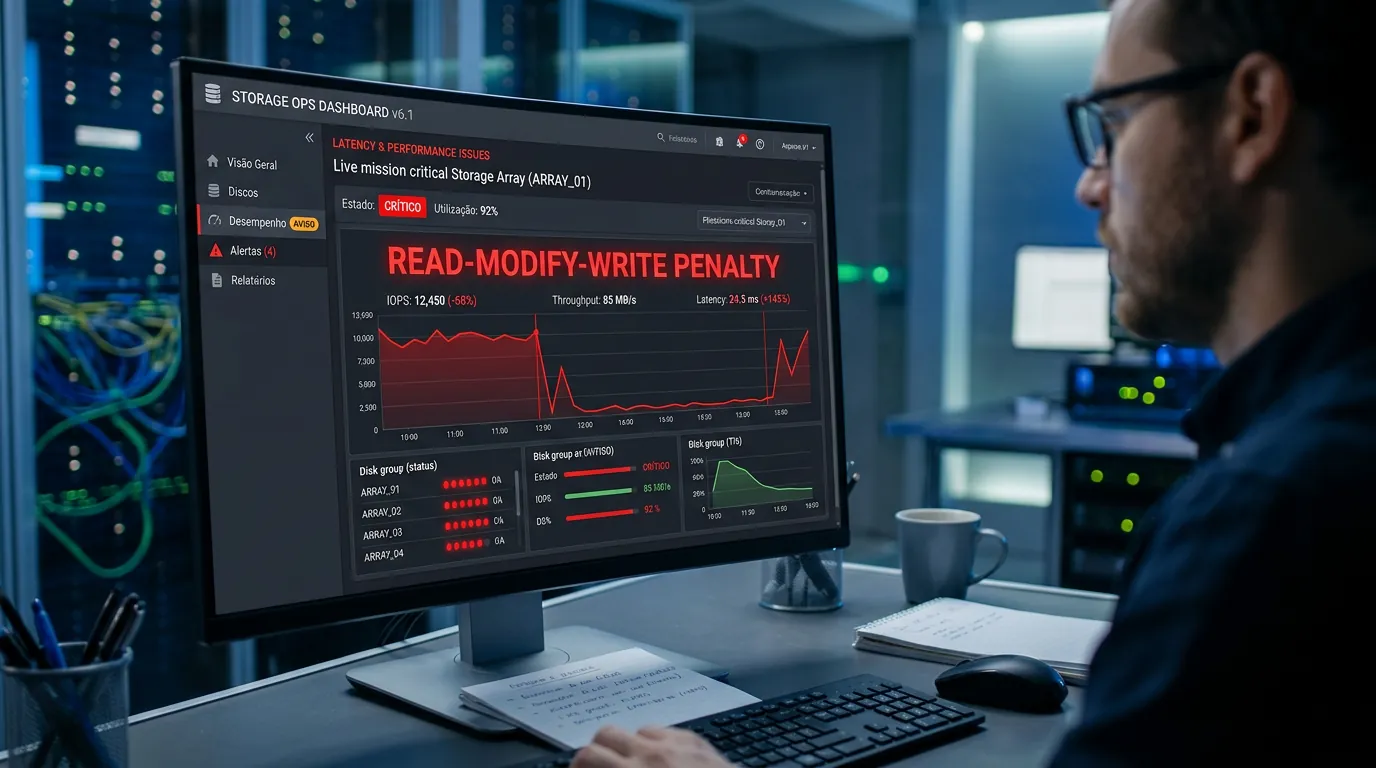

O Ciclo Read-Modify-Write (RMW) e a Perda de Performance
O grande vilão da performance em discos 512e é o desalinhamento de partição. Quando um sistema envia uma gravação de 512 bytes que não está alinhada exatamente com o início de um setor físico de 4K, o disco não pode simplesmente sobrescrever aquele pequeno pedaço. Ele é forçado a executar o ciclo Read-Modify-Write (RMW).
Neste ciclo, o disco precisa ler o setor inteiro de 4K para a memória cache, modificar apenas os 512 bytes solicitados e, em seguida, aguardar a rotação do prato para reescrever o bloco de 4K completo de volta na mídia. Esse processo causa uma degradação severa de performance, especialmente em cargas de trabalho com muitas escritas randômicas, além de aumentar o desgaste físico do equipamento. É por isso que, ao tentar recuperar partição antiga e restaurá-la com o layout original em um disco moderno, o usuário frequentemente nota que o sistema fica extremamente lento.
Como o Alinhamento de Partição Funciona na Prática
O consenso da área aponta que sistemas operacionais modernos lidam bem com o alinhamento. O Windows (a partir do Vista SP1) e distribuições Linux (com kernel superior a 2.6.31) alinham as partições automaticamente em limites de 1 MB. Como 1 MB é um múltiplo exato de 4K, isso garante o alinhamento perfeito e evita a penalidade do RMW. Contudo, o perigo reside nas operações de clonagem bit-a-bit de discos antigos (512n) para discos novos (512e). Essa clonagem transporta o layout desalinhado, ativando o gargalo de performance no hardware recém-comprado.
Muitas vezes, administradores tentam resolver problemas de lentidão de forma equivocada, sem analisar a raiz do problema no nível do bloco, antes de recorrer a uma formatação rápida que não corrige o offset da partição. A recomendação técnica é sempre recriar a estrutura de partições no disco novo usando ferramentas modernas ou utilitários específicos de alinhamento.
Regras de Ouro para Servidores, RAID e Virtualização
Em ambientes corporativos, a migração para 4Kn é definitiva, mas exige cuidado na infraestrutura. O suporte nativo completo a discos 4Kn foi introduzido pela Microsoft no Windows 8 e no Windows Server 2012, incluindo o boot nativo em 4K e o suporte ao formato VHDX para Hyper-V, conforme documentado nas diretrizes da documentação oficial da Microsoft.
Na virtualização, o VMware vSphere e o vSAN passaram a suportar discos 512e de conexão direta a partir da versão 6.5 (exigindo VMFS 6.0), mas o suporte a discos 4Kn nativos só chegou na versão 6.7. Outro ponto crítico ocorre no gerenciamento de matrizes de armazenamento. Controladoras de hardware, como as Controladoras RAID da Intel, proíbem expressamente a mistura de discos com tamanho de setor lógico de 512 bytes (512n/512e) com discos 4Kn no mesmo array ou disco virtual, devido à incompatibilidade de densidade e organização dos dados.
Consensos e Controvérsias: SSDs NVMe e Bancos de Dados
Embora o problema do RMW tenha nascido nos HDDs mecânicos, existe um debate ativo sobre o impacto do 512e em SSDs NVMe. SSDs modernos utilizam páginas internas de 4K (ou maiores) e frequentemente emulam 512 bytes. Para o usuário comum, a diferença de performance ao formatar um SSD de 512e para 4Kn costuma ser mascarada pela extrema velocidade da memória flash e pela eficiência dos controladores, não justificando o esforço de conversão na maioria dos cenários de desktop. Nestes casos, monitorar os atributos SMART para avaliar a saúde do disco é mais produtivo do que forçar formatos lógicos.
Por outro lado, em bancos de dados transacionais legados que realizam escritas menores que 4K (com código hard-coded para 512 bytes), alguns engenheiros argumentam que o 512e ainda pode ser preferível, pois a emulação no firmware do disco pode lidar com essas micro-operações de forma mais eficiente do que forçar a camada de software a gerenciar blocos nativos de 4K.
Perguntas Frequentes
1. Posso misturar discos 512e e 4Kn no mesmo array RAID?
Não. A recomendação técnica e as restrições da maioria das controladoras RAID de hardware impedem a mistura de discos com setores lógicos de tamanhos diferentes (512 bytes e 4096 bytes) no mesmo pool de armazenamento ou disco virtual.
2. Como o ciclo Read-Modify-Write afeta o disco?
O ciclo RMW ocorre em operações de escrita desalinhadas em discos 512e. O disco é forçado a ler um bloco inteiro de 4K, alterar apenas 512 bytes e reescrever o bloco inteiro, o que degrada a performance de IOPS e aumenta o desgaste do hardware.
3. Sistemas operacionais antigos suportam discos 4Kn?
Não. Sistemas legados como Windows XP e Windows Server 2003 não possuem suporte a mídias 512e ou 4Kn. Tentar utilizá-los nessas plataformas resulta em perda de dados e falhas severas de funcionalidade.
