O sinal ideal da fibra óptica na ONU (Optical Network Unit) deve estar entre -8 dBm e -27 dBm em redes GPON padrão. Valores abaixo de -27 dBm indicam sinal excessivamente fraco, o que causa perda de pacotes, microquedas ou aciona a luz vermelha de falha (LOS) no roteador. Por outro lado, sinais mais fortes que -8 dBm podem causar saturação óptica (overpower) e danificar o equipamento permanentemente. A leitura exata pode ser feita acessando a interface web do equipamento fornecido pela operadora e consultando a aba de informações ópticas, geralmente listada como Optical Info ou PON Info.
Principais Aprendizados
- A janela de operação segura para o sinal de recepção (Rx Power) na fibra óptica é de -8 dBm a -27 dBm.
- A medição em dBm é logarítmica; o nível de potência óptica afeta a estabilidade da conexão, mas não aumenta a velocidade do plano contratado.
- Sinais muito fortes (próximos a 0 dBm) saturam o receptor e exigem a instalação de atenuadores ópticos.
Como Ler o Sinal Óptico na Sua ONU

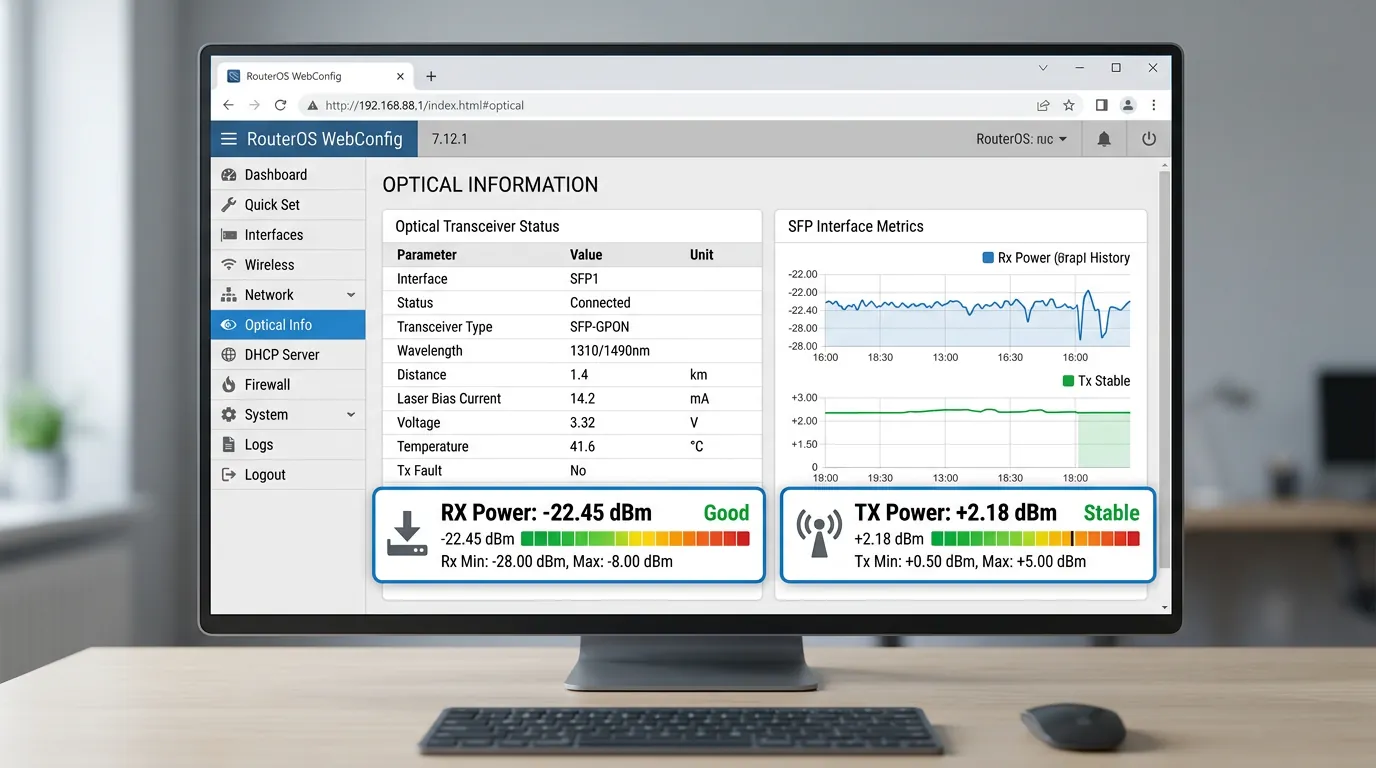

Para verificar a saúde da camada física da sua conexão FTTH (Fiber to the Home), é necessário acessar o painel administrativo da sua ONU ou ONT (frequentemente chamada de roteador da operadora). Isso é feito digitando o endereço IP padrão (como 192.168.1.1 ou 192.168.100.1) no navegador. Após fazer o login com as credenciais contidas na etiqueta do aparelho, procure por menus nomeados como Status, Optical Info, PON Info ou Informações da Fibra.
Nessa tela, os dois valores mais importantes para o diagnóstico são o Rx Power (Potência de Recepção) e o Tx Power (Potência de Transmissão). O Rx Power é a força da luz que chega da operadora até a sua casa, enquanto o Tx Power é a força com que a sua ONU envia a resposta de volta.
Entendendo os Valores: Rx Power e Tx Power
As redes de fibra óptica modernas operam predominantemente sob o padrão GPON (Gigabit-capable Passive Optical Network), regido pela família de recomendações ITU-T G.984. Essa norma define não apenas os protocolos, mas as potências e comprimentos de onda (wavelengths) aceitáveis.
Rx Power (Sinal de Download)
O tráfego que vem da OLT (Optical Line Terminal) da operadora viaja no comprimento de onda de 1490 nm. Conforme as especificações de hardware, como as detalhadas pela fabricante Datacom para óticas Classe B+, o sinal de Rx Power deve permanecer estritamente entre -8 dBm e -27 dBm. O consenso da área técnica aponta que valores entre -15 dBm e -22 dBm representam o cenário de instalação perfeito, garantindo uma margem de segurança contra a degradação natural da fibra, como o envelhecimento de emendas e curvaturas no cabo ao longo dos anos.
Tx Power (Sinal de Upload)
O laser interno da ONU transmite dados de volta para a operadora (upstream) usando o comprimento de onda de 1310 nm. Diferente da recepção, a potência de transmissão (Tx) opera com valores positivos, variando geralmente entre +0.5 dBm e +5.0 dBm. Se a ONU precisar transmitir com força máxima constantemente, isso pode indicar alta atenuação no caminho de volta.
A Escala dBm e os Mitos de Velocidade

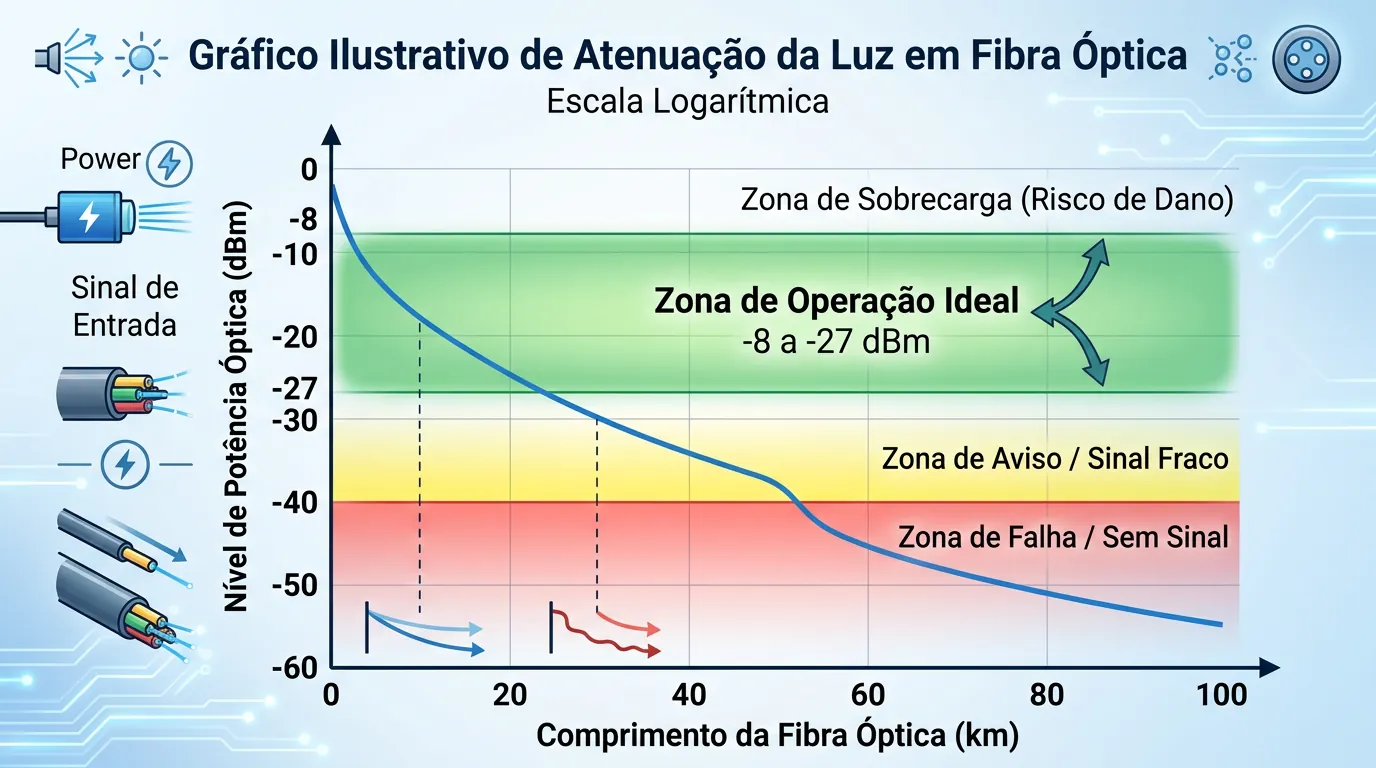

Um dos erros mais comuns na interpretação desses dados é tratar a potência óptica de forma linear e associá-la diretamente ao desempenho de velocidade. A unidade dBm (decibel-miliwatt) é baseada em uma escala logarítmica, onde 0 dBm equivale a 1 miliwatt (mW) de potência. Como o sinal trafega na casa dos microwatts, os valores lidos na recepção são negativos.
Devido à natureza logarítmica, a matemática engana os desavisados. Segundo dados técnicos sobre medições ópticas da Dintek, uma queda de 3 dB significa que a potência real da luz caiu pela metade. Uma diferença de 10 dB significa uma variação de 10 vezes na potência da luz. Portanto, um sinal de -20 dBm não é "o dobro pior" que um de -10 dBm, mas sim dez vezes mais fraco.
Sinal melhor deixa a internet mais rápida?
Não. A comunicação óptica é binária em relação à banda: se o sinal estiver dentro da janela de operação (-8 a -27 dBm), a ONU será capaz de entregar 100% da velocidade contratada. Um sinal de -12 dBm não deixará a internet mais rápida que um sinal de -22 dBm. Se a navegação está lenta e o sinal está dentro do padrão, é preciso investigar outras causas para saber se o problema é a sua rede ou a operadora, como interferência no Wi-Fi ou saturação de rotas.
O Que Fazer Quando o Sinal Está Ruim?
Quando a atenuação ultrapassa o limite de -27 dBm ou -28 dBm, o equipamento começa a registrar erros de bit (BER). Na prática, o usuário percebe isso através de perda de pacote severa e quedas de conexão, culminando no acendimento da temida luz vermelha LOS (Loss of Signal).
- Sinal muito fraco (abaixo de -27 dBm): Indica problemas físicos. Pode ser um cabo dobrado em um ângulo muito fechado dentro de casa, sujeira no conector verde (APC) ou rompimento parcial da fibra no poste. O usuário não deve tentar limpar o conector sem ferramentas apropriadas; a recomendação técnica é acionar o suporte do provedor de internet (ISP).

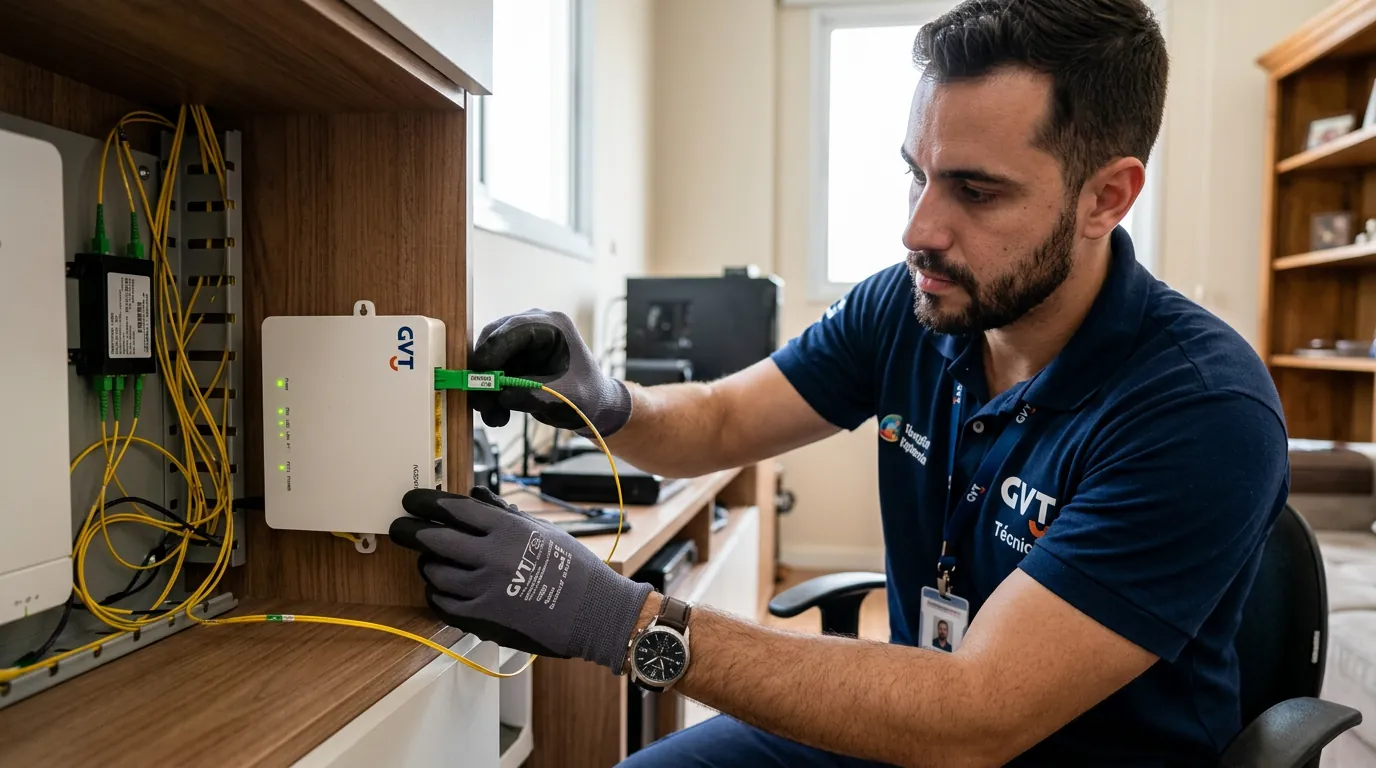

- Sinal muito forte (acima de -8 dBm): Conforme documentação de infraestrutura da Hotelinking, sinais muito fortes, como -3 dBm, causam cegueira óptica. O diodo receptor satura, causando distorção idêntica à de um sinal fraco, além de risco real de queima do hardware a longo prazo. Nesses casos, o técnico da operadora deve instalar um atenuador óptico passivo na ponta do cabo para reduzir a potência antes de conectá-lo à ONU.
Perguntas Frequentes
Qual é o sinal ideal da fibra óptica?
Em redes GPON padrão com óticas Classe B+, o sinal ideal de recepção (Rx Power) na ONU deve estar na faixa de -8 dBm a -27 dBm. Muitas operadoras adotam a margem de -15 dBm a -22 dBm como padrão ouro para garantir estabilidade a longo prazo.
Sinal da fibra positivo ou próximo de zero é bom?
Não. Como a medição é logarítmica e a recepção ideal é negativa, sinais mais fortes que -8 dBm (como -2 dBm ou valores positivos) causam saturação no receptor óptico da ONU, gerando instabilidade na conexão e podendo queimar o equipamento. É necessário o uso de atenuadores nestes casos.
O sinal da fibra afeta a velocidade da internet?
Não diretamente. Desde que o sinal óptico esteja dentro da janela aceitável (-8 a -27 dBm), a fibra entregará toda a banda contratada. Se a internet estiver lenta e o sinal estiver nessa faixa, o problema não é a fibra óptica, mas sim o roteador Wi-Fi, o dispositivo usado ou as rotas da operadora.
Fontes
- GPON.com - ITU-T G.984 Standards: https://gpon.com/gpon-standards-and-wavelengths
- SimpliFi Networks - What is GPON: https://www.simplifinetworks.com/what-is-gpon-and-epon
- Dintek - Common Measurement Values in Fiber Optics: https://www.dintek.com.tw/index.php/articles/common-measurement-values-in-fiber-optics.html
- Datacom - Especificações DM984: https://www.datacom.com.br/en/products/gpon/dm984
- Hotelinking - The Optical Layer: https://www.hotelinking.com/blog/en/the-optical-layer-the-weak-link-in-the-hotel-network/
