Para fazer um cabo de rede crimpado do jeito certo, voce precisa decapar cerca de 2 centimetros da capa externa do cabo UTP, destrancar os pares de fios, alinha-los seguindo o padrao de cores T568A ou T568B, corta-los de forma reta, inseri-los no conector RJ45 ate que toquem o fundo e pressionar firmemente com um alicate de crimpar.
Principais Aprendizados
- O alinhamento correto das cores (T568A ou T568B) e vital para evitar perda de pacotes e interferencias.
- Cortar os fios de forma perfeitamente reta garante que todos os pinos de cobre facam contato no conector RJ45.
- Usar ferramentas adequadas, como um bom alicate de crimpar e um testador de cabos, economiza tempo e evita retrabalho.
Ferramentas essenciais para a crimpagem

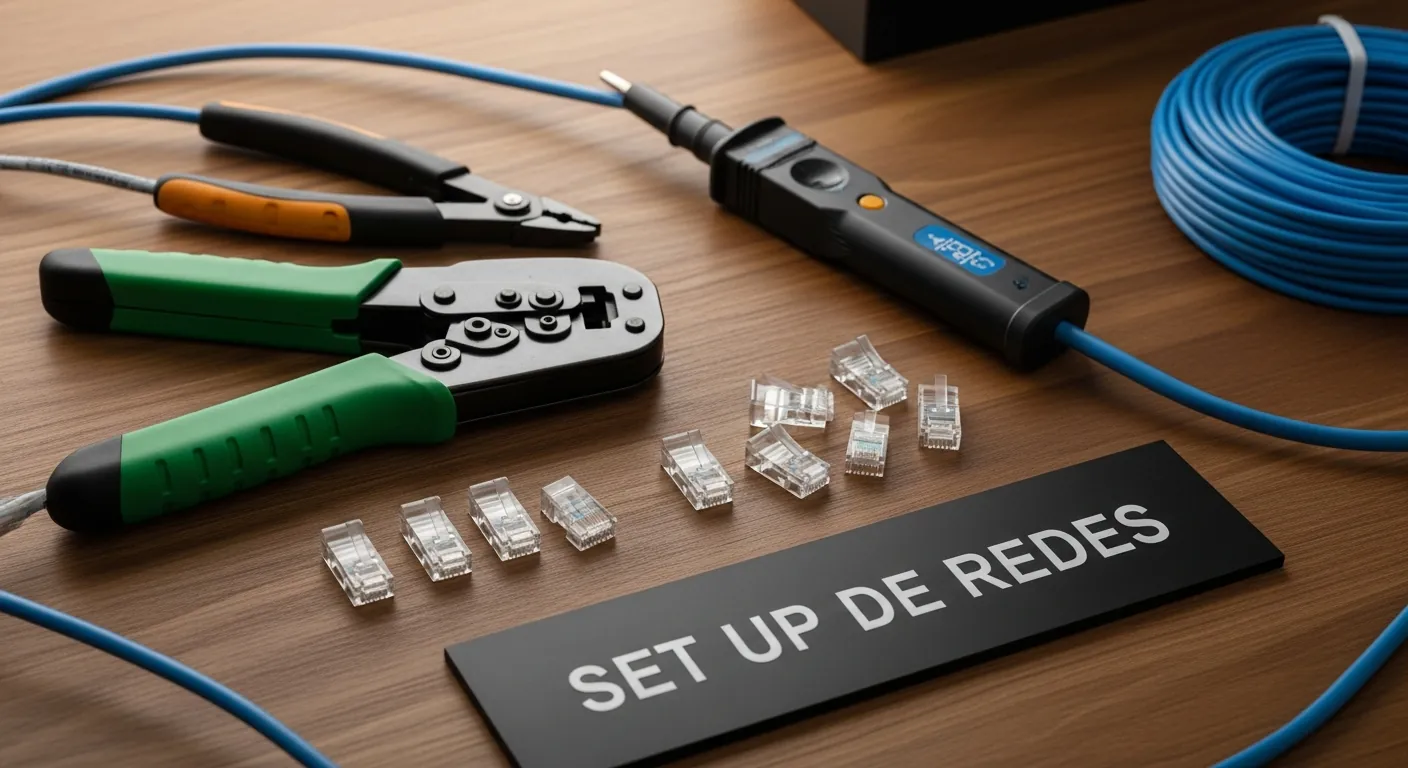

Antes de iniciar o processo, e fundamental ter em maos os equipamentos corretos. Tentar improvisar com tesouras ou facas pode danificar a estrutura interna do cabo. Voce precisara de um cabo de rede (UTP CAT5e ou CAT6), conectores RJ45 novos, um alicate de crimpar de boa qualidade, um decapador de fios (muitos alicates ja possuem essa funcao) e, idealmente, um testador de cabos de rede.
Ter cabos bem montados e o primeiro passo fisico para garantir estabilidade antes de configurar um roteador na sua casa ou escritorio.
Padrao T568A vs T568B: Qual a diferenca?
Existem dois padroes universais de organizacao de cores definidos pela norma TIA/EIA-568. A escolha entre eles depende do que voce esta conectando. Hoje em dia, o padrao mais utilizado em instalacoes comerciais e residenciais e o T568B. O padrao T568A comeca com a cor Branco/Verde, enquanto o T568B comeca com Branco/Laranja.
Se voce usar o mesmo padrao nas duas pontas do cabo, tera um cabo direto (patch cable), ideal para conectar computadores a switches ou roteadores. Se usar o T568A em uma ponta e o T568B na outra, tera um cabo crossover, que antigamente era usado para ligar dois computadores diretamente. Hoje, equipamentos modernos fazem essa inversao automaticamente (Auto-MDIX).
Passo a Passo: Como crimpar o cabo de rede RJ45
1. Decapar a capa externa
Use a lamina do seu alicate ou um decapador especifico para remover cerca de 2 a 3 centimetros da capa isolante do cabo. Gire a ferramenta suavemente para nao cortar os fios internos. Se voce cortar a isolacao de algum fio interno, corte o cabo e comece de novo, pois isso causara curtos ou perda de sinal.
2. Separar e alinhar os fios

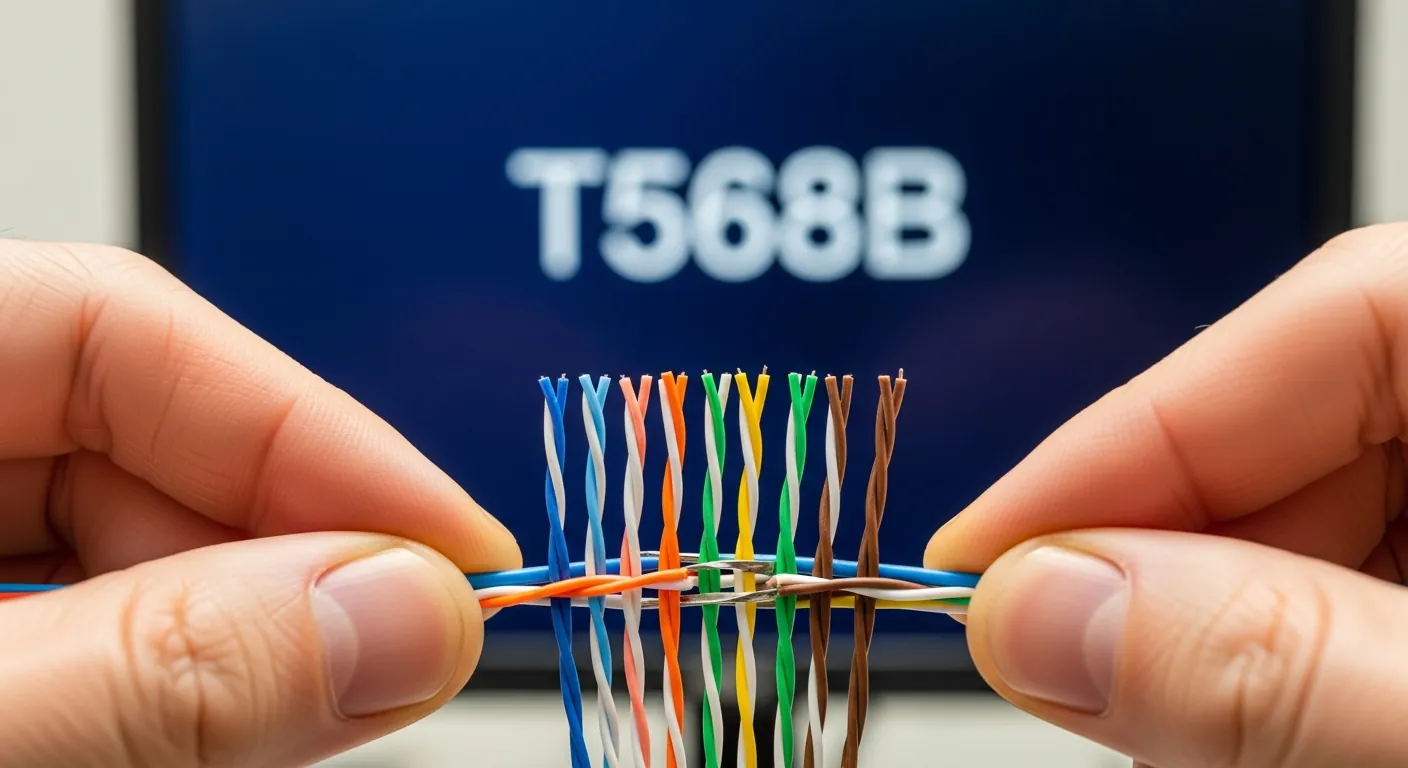

Ao remover a capa, voce vera quatro pares de fios trancados. Esse trancamento e um principio fisico crucial para cancelar a interferencia eletromagnetica. Destrance os fios apenas o necessario para alinha-los. Coloque-os na ordem do padrao escolhido (exemplo T568B: Branco/Laranja, Laranja, Branco/Verde, Azul, Branco/Azul, Verde, Branco/Marrom, Marrom). Achate-os com os dedos para que fiquem lado a lado.
3. Cortar de forma nivelada
Com os fios alinhados e firmes entre o polegar e o indicador, use a guilhotina do alicate de crimpar para cortar o excesso, deixando cerca de 1,5 centimetro de fios expostos. O corte deve ser perfeitamente reto (90 graus). Se os fios ficarem em tamanhos diferentes, alguns nao tocarao os contatos metalicos do conector.
4. Inserir no conector e crimpar
Segure o conector RJ45 com a trava de plastico virada para baixo. Insira os fios alinhados ate o fim. Olhe pela frente do conector e certifique-se de que os 8 fios de cobre estao encostando no final do plastico. A capa externa do cabo deve entrar um pouco no conector para ser presa pela trava interna, garantindo resistencia mecanica. Insira o conector no alicate e aperte firmemente ate o fim do curso da ferramenta.
Por que a rede fica lenta se eu errar?
Muitas pessoas alinham as cores de qualquer jeito, desde que sejam iguais nas duas pontas. Isso e um erro grave. Os padroes TIA/EIA foram criados respeitando os pares de transmissao e recepcao. Se voce ignorar as cores, os dados trafegarao em fios que nao estao trancados juntos, gerando o que chamamos de "crosstalk" (linha cruzada). Segundo as especificacoes de redes do IEEE (Institute of Electrical and Electronics Engineers), cabos montados fora do padrao podem sofrer quedas de velocidade de 1 Gbps para apenas 10 ou 100 Mbps, alem de alta latencia.
Isso e especialmente frustrante quando voce precisa conectar dois roteadores para expandir o sinal de internet e percebe que o segundo roteador esta entregando uma velocidade muito inferior a contratada.
Como testar se o cabo ficou bom

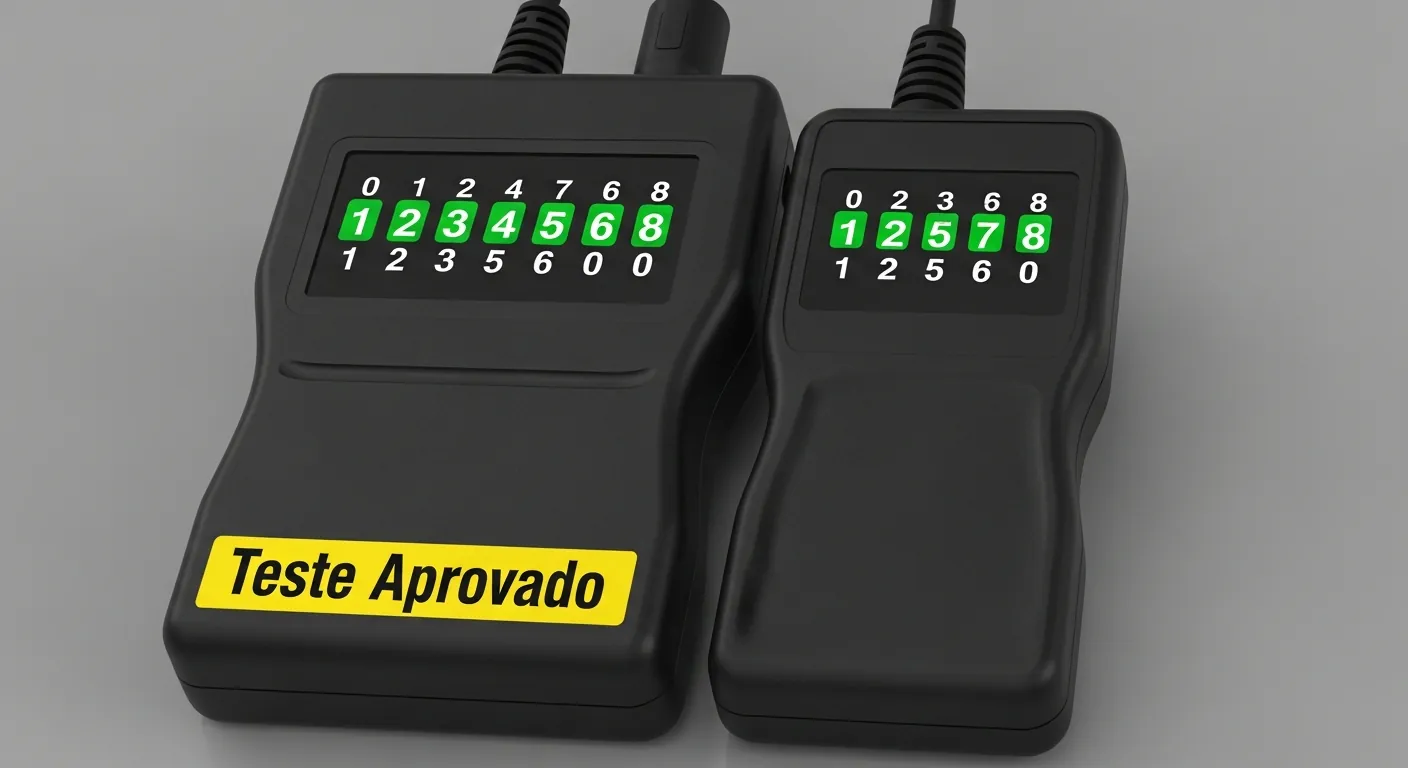

Apos a crimpagem das duas pontas, use um testador de cabos. Conecte uma ponta na unidade principal e a outra na unidade remota. Ligue o aparelho. As luzes devem piscar sequencialmente de 1 a 8 em ambos os lados ao mesmo tempo. Se alguma luz pular ou nao acender, o fio correspondente nao foi crimpado corretamente ou esta rompido. Um cabo bem feito e a base confiavel que voce precisa, ate mesmo na hora de configurar IP fixo em servidores locais sem medo de desconexoes fisicas.
Perguntas Frequentes
Qual a diferenca entre cabo direto e crossover?
O cabo direto (patch cable) usa o mesmo padrao de cores (ex: T568B) em ambas as pontas e serve para ligar dispositivos diferentes (PC ao Roteador). O cabo crossover usa T568A em uma ponta e T568B na outra, servindo para ligar dispositivos iguais (PC a PC), embora equipamentos modernos ja facam essa conversao automaticamente.
Posso usar uma chave de fenda para crimpar o conector RJ45?
Nao e recomendado. Embora seja possivel empurrar os pinos metalicos um a um com uma chave de fenda fina, a pressao sera irregular, podendo quebrar o conector plastico, deixar fios soltos e causar mau contato constante na rede.
Por que meu cabo crimpado so chega a 100 Mbps?
Geralmente, isso ocorre por dois motivos: os fios nao foram crimpados seguindo os padroes T568A ou T568B (causando interferencia), ou os pinos 4, 5, 7 e 8 nao estao fazendo contato. Redes Gigabit (1000 Mbps) exigem que todos os 8 fios estejam perfeitamente conectados, enquanto redes de 100 Mbps usam apenas 4 fios (1, 2, 3 e 6).
