Configurar VLANs (Virtual Local Area Networks) em switches gerenciaveis envolve acessar a interface de linha de comando (CLI) ou o painel web do equipamento, criar o ID da rede logica, nomea-la e atribuir as portas especificas aos modos de Acesso (para interligar dispositivos finais) ou Trunk (para interligar switches). Esse processo segmenta a rede fisica em multiplas redes logicas independentes, isolando o trafego de broadcast, facilitando o gerenciamento e aumentando drasticamente a seguranca corporativa.
Principais Aprendizados
- VLANs dividem uma unica infraestrutura fisica em multiplas redes logicas, reduzindo dominios de broadcast.
- Portas de 'Acesso' conectam computadores, enquanto portas 'Trunk' transportam trafego de multiplas VLANs entre switches.
- A configuracao correta exige a remocao da VLAN nativa (VLAN 1) das portas de dados para mitigar ataques ciberneticos.
O que e o Padrao IEEE 802.1Q e Por Que Utilizar VLANs?
A criacao de VLANs baseia-se no padrao da industria
IEEE 802.1Q, que define como os quadros Ethernet recebem uma 'tag' (etiqueta) de 4 bytes para identificar a qual rede logica pertencem. Sem essa tecnologia, todos os dispositivos em um switch fariam parte do mesmo dominio de broadcast. Isso significa que um pacote enviado por um computador seria replicado para todos os outros, causando lentidao. Aplicar as melhores praticas de
segmentacao de rede resolve esse problema de desempenho e isola departamentos (ex: RH nao enxerga os computadores da Diretoria).

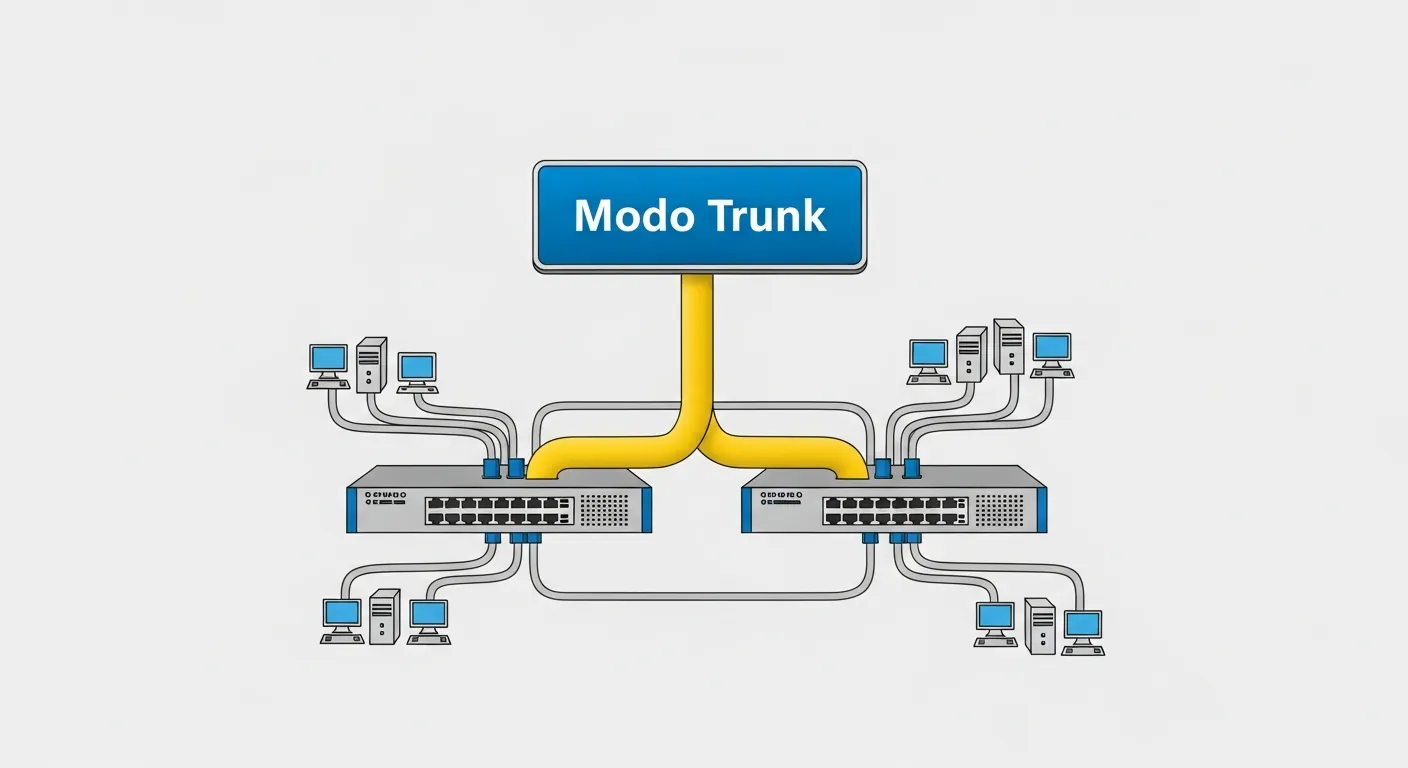

Conceitos Fundamentais: Portas de Acesso vs. Trunk
Para configurar seu switch corretamente, e vital entender como as portas operam na camada 2 do
modelo OSI. As portas de
Acesso (Access) sao configuradas para pertencer a apenas uma VLAN. Elas removem a tag 802.1Q antes de entregar o quadro ao dispositivo final (como um PC ou impressora), pois esses aparelhos nao entendem tags de VLAN. Ja as portas
Trunk sao links ponto a ponto entre dois switches ou entre um switch e um roteador. Elas mantem as tags nos quadros, permitindo que o trafego de multiplas VLANs atravesse um unico cabo fisico simultaneamente.
Passo a Passo: Configuracao via CLI
Embora muitos switches oferecam interfaces graficas, a configuracao via Interface de Linha de Comando (CLI) e o padrao ouro da industria. Antes de iniciar, garanta que voce esta seguindo as diretrizes de
administracao remota segura. Abaixo, temos um exemplo baseado no sistema operacional Cisco IOS, amplamente documentado pela
documentacao oficial da Cisco. Primeiro, crie a VLAN:
Switch(config)# vlan 10 e
Switch(config-vlan)# name Vendas. Em seguida, associe uma porta a esta VLAN:
Switch(config)# interface gigabitEthernet 0/1,
Switch(config-if)# switchport mode access e
Switch(config-if)# switchport access vlan 10.
Boas Praticas de Seguranca em VLANs
A configuracao basica faz a rede funcionar, mas nao garante que ela esteja segura. Um dos ataques mais comuns e o 'VLAN Hopping', onde um invasor manipula a negociacao do link para acessar outras redes. Para evitar isso, nunca deixe portas configuradas no modo dinamico (Dynamic Auto/Desirable). Force o modo de acesso ou trunk manualmente. Alem disso, altere a VLAN nativa padrao (VLAN 1) para uma VLAN nao utilizada e desative (shutdown) todas as portas vazias do switch. Combinar essas praticas com regras estritas de
port security cria uma barreira formidavel contra intrusos internos.
Perguntas Frequentes
1. Qual a diferenca entre VLAN nativa e VLAN de dados?
A VLAN de dados e criada especificamente para transportar o trafego gerado pelos usuarios (como e-mails e navegacao). Ja a VLAN nativa e usada em links Trunk para transportar quadros que nao possuem a tag 802.1Q, garantindo compatibilidade com dispositivos mais antigos.
2. Posso configurar VLANs em um switch nao gerenciavel?
Nao. Switches nao gerenciaveis sao dispositivos 'plug and play' que operam em um unico dominio de broadcast. Para criar e gerenciar VLANs, e obrigatorio o uso de um switch gerenciavel (Layer 2 ou Layer 3).
3. Como as VLANs se comunicam entre si?
Como as VLANs isolam o trafego logicamente, dispositivos em VLANs diferentes nao se comunicam diretamente na Camada 2. Para haver comunicacao, e necessario o Roteamento Inter-VLAN, feito por um roteador (metodo router-on-a-stick) ou por um switch Layer 3.
